ASME B36.19-2022 (antes designada B36.19M) es la especificación dimensional para la tubería de acero inoxidable soldada y sin costura, publicada por la American Society of Mechanical Engineers. La edición vigente fue publicada el 31 de mayo de 2022 y sustituye a la versión de 2018. La norma define el diámetro exterior, el espesor de pared y el peso nominal por unidad de longitud desde NPS 1/8 (DN 6) hasta NPS 30 (DN 750), con las cédulas Sch 5S, 10S, 40S, 80S y 160S.
A diferencia de ASME B36.10, que se aplica a tubería de acero al carbono y aleado, la norma B36.19 está diseñada específicamente para acero inoxidable austenítico (como 304/304L, 316/316L), ferrítico y dúplex. Las cédulas en B36.19 llevan el sufijo "S" para diferenciarlas de las equivalentes en B36.10, ya que para ciertos tamaños (NPS 12 y superiores) los espesores de pared difieren entre ambas normas.
La norma estandariza dimensiones de tubería de acero inoxidable para alta y baja temperatura y presión, y trabaja en pareja con las especificaciones de material: ASTM A312 para tubo soldado y sin costura, ASTM A358 para soldado de arco sumergido en diámetros grandes y ASTM A790 para grados dúplex y superdúplex. Como ocurre con B36.10, la química y las propiedades mecánicas no las fija la norma dimensional sino la especificación de producto aplicable.
El rango tabulado llega hasta NPS 30 (DN 750). Conviene conocer dos particularidades de la tabla 2-1, porque se preguntan a menudo: la cédula 160S no tiene valor en NPS 3½, y en NPS 22 solo existen 5S y 10S, sin valores para 40S y 80S. Son ausencias de la propia norma, no lagunas de la tabla.
El cambio técnico principal de la edición 2022 es la incorporación de la cédula 160S como serie oficial, con espesores tabulados para los tamaños de NPS 1/8 a NPS 3 (DN 6 a DN 80) y de NPS 4 a NPS 6 (DN 100 a DN 150). La serie de gran presión queda así completa dentro del rango métrico de la norma.
La edición incorpora además la errata 22-2472, que corrige las masas impresas de dos celdas de la tabla 2-1: en NPS 18 (DN 450), el peso de 40S pasa de 105.17 a 105.11 kg/m y el de 80S de 139.16 a 139.22 kg/m, sin cambios en los valores en libras por pie. La tabla de esta página reproduce los valores corregidos.
El apartado 4 de ASME B36.19-2022 lo explica sin ambigüedad:
"The wall thicknesses for NPS 14 (DN 350) to NPS 22 (DN 550), inclusive, of Schedule 10S; NPS 12 (DN 300) of Schedule 40S; and NPS 10 (DN 250) and NPS 12 (DN 300) of Schedule 80S are not the same as those of ASME B36.10. The suffix 'S' in the schedule number is used to differentiate B36.19 pipe from B36.10 pipe."
Traducido a la práctica de compra: el 10S coincide con el Sch 10 de carbono hasta NPS 12 y se separa desde NPS 14 (en NPS 14, 10S mide 4.78 mm frente a los 6.35 mm del Sch 10). El 40S coincide con Sch 40 hasta NPS 10 y a partir de NPS 12 se queda en 9.52 mm, mientras el Sch 40 sigue creciendo. El 80S coincide con Sch 80 hasta NPS 8 y desde NPS 10 se fija en 12.70 mm. El mismo apartado reconoce que B36.10 incluye espesores que también se comercializan en inoxidable, lo que resulta útil cuando el espesor buscado no está en la serie S.
Las tuberías fabricadas según ASME B36.19 destacan por las siguientes propiedades:
Las tuberías de acero inoxidable conforme a ASME B36.19 se utilizan en múltiples industrias:
| Sector industrial | Servicio típico | Grados comunes |
|---|---|---|
| Petróleo y gas | Transporte de crudo corrosivo, gas ácido (H2S), tuberías de proceso en plataformas offshore | 316L, Dúplex 2205 (UNS S31803), Superdúplex 2507 |
| Procesamiento químico | Transporte de ácidos, álcalis y productos químicos corrosivos | 304L, 316L, 904L, Alloy 20 |
| Farmacéutica | Sistemas de agua purificada (WFI), tuberías sanitarias | 316L (acabado sanitario), 304L |
| Alimentaria y bebidas | Transporte de líquidos y gases en plantas de procesamiento de alimentos | 304L, 316L (acabado sanitario) |
| Generación de energía | Intercambiadores de calor, calderas, sistemas de agua de alimentación | 304H, 321H, 347H |
| Tratamiento de aguas | Sistemas de desalinización, tratamiento de aguas residuales | 316L, Dúplex 2205, 254 SMO |
Según el método de fabricación, las tuberías ASME B36.19M se clasifican en:
1. Tubos sin costura (Seamless): Fabricados a partir de un lingote o palanquilla sólida mediante laminación o extrusión, sin ninguna junta soldada. Ofrecen la máxima resistencia a la presión y son aptos para servicios de alta presión y temperatura. Se producen según ASTM A312 (TP304, TP316, etc.).
2. Tubos soldados (Welded): Formados a partir de lámina o chapa enrollada y soldada longitudinalmente. Son más económicos y están disponibles en diámetros grandes. Se fabrican según ASTM A312 (soldados por arco eléctrico) o ASTM A358 (soldados por arco sumergido para diámetros grandes).
La norma B36.19M define cuatro cédulas principales con el sufijo "S" para acero inoxidable, más la cédula 160S para aplicaciones de alta presión. Consulte las tablas completas de cada serie: SCH 5S, SCH 10S, SCH 40S, SCH 80S y SCH 160S.
| Cédula | Designación | Aplicación típica |
|---|---|---|
| Sch 5S | Pared delgada extra ligera | Baja presión, sistemas de ventilación, aplicaciones sanitarias donde no se requiere roscado |
| Sch 10S | Pared delgada ligera | Tuberías de proceso de baja presión, agua de refrigeración, líneas de protección contra incendios |
| Sch 40S | Pared estándar | Tuberías de proceso generales, vapor, agua, aire comprimido. Es la cédula más utilizada en instalaciones industriales |
| Sch 80S | Pared extra fuerte | Servicios de alta presión, condensado de vapor, líneas hidráulicas, conexiones roscadas |
| Sch 160S | Pared muy gruesa | Alta presión y temperatura, alimentación de calderas, sistemas hidráulicos críticos |
Nota: Las cédulas 5S y 10S no permiten roscado según ASME B1.20.1 debido a su reducido espesor de pared. En estos casos se recomienda el uso de conexiones soldadas.
La norma ASME B36.19M proporciona fórmulas para el cálculo teórico del peso de la tubería con extremos lisos (plain end):
Sistema métrico (SI):
Mpe = 0.0246615 × (D − t) × t (kg/m, con D y t en mm)
Sistema inglés:
Wpe = 10.69 × (D − t) × t (lb/ft, con D y t en pulg)
Ese coeficiente parte de la densidad del acero al carbono (7850 kg/m³), que es la base de todos los valores impresos en la tabla. Para estimar la masa de un grado inoxidable hay que corregir por densidad: los austeníticos (304, 316) rinden en torno a un 2% más de peso y los ferríticos en torno a un 5% menos. La página de peso por metro de tubos de acero inoxidable desarrolla el cálculo con la corrección ρ/7850 y ejemplos resueltos.
Dimensiones de tubería de acero inoxidable soldada y sin costura y pesos nominales (masas) de tubería de acero, extremos lisos. D.E. = diámetro exterior, E.P. = espesor de pared.
Si prefiere una vista solo en milímetros, la tabla de medidas de tubos de acero inoxidable en mm reúne las cinco cédulas por tamaño, y la tabla en pulgadas y milímetros añade la conversión con calculadora.
| NPS | DN | Cédula | D.E. (pulg) | D.E. (mm) | E.P. (pulg) | E.P. (mm) | Peso (lb/ft) | Peso (kg/m) |
|---|---|---|---|---|---|---|---|---|
| 1/8 | 6 | 5S | 0.405 | 10.29 | - | - | - | - |
| 1/8 | 6 | 10S | 0.405 | 10.29 | 0.049 | 1.24 | 0.19 | 0.28 |
| 1/8 | 6 | 40S | 0.405 | 10.29 | 0.068 | 1.73 | 0.24 | 0.37 |
| 1/8 | 6 | 80S | 0.405 | 10.29 | 0.095 | 2.41 | 0.31 | 0.47 |
| 1/8 | 6 | 160S | 0.405 | 10.29 | 0.124 | 3.15 | 0.37 | 0.55 |
| 1/4 | 8 | 5S | 0.540 | 13.72 | - | - | - | - |
| 1/4 | 8 | 10S | 0.540 | 13.72 | 0.065 | 1.65 | 0.33 | 0.49 |
| 1/4 | 8 | 40S | 0.540 | 13.72 | 0.088 | 2.24 | 0.43 | 0.63 |
| 1/4 | 8 | 80S | 0.540 | 13.72 | 0.119 | 3.02 | 0.54 | 0.80 |
| 1/4 | 8 | 160S | 0.540 | 13.72 | 0.145 | 3.68 | 0.61 | 0.91 |
| 3/8 | 10 | 5S | 0.675 | 17.14 | - | - | - | - |
| 3/8 | 10 | 10S | 0.675 | 17.14 | 0.065 | 1.65 | 0.42 | 0.63 |
| 3/8 | 10 | 40S | 0.675 | 17.14 | 0.091 | 2.31 | 0.57 | 0.84 |
| 3/8 | 10 | 80S | 0.675 | 17.14 | 0.126 | 3.20 | 0.74 | 1.10 |
| 3/8 | 10 | 160S | 0.675 | 17.14 | 0.158 | 4.01 | 0.87 | 1.30 |
| 1/2 | 15 | 5S | 0.840 | 21.34 | 0.065 | 1.65 | 0.54 | 0.80 |
| 1/2 | 15 | 10S | 0.840 | 21.34 | 0.083 | 2.11 | 0.67 | 1.00 |
| 1/2 | 15 | 40S | 0.840 | 21.34 | 0.109 | 2.77 | 0.85 | 1.27 |
| 1/2 | 15 | 80S | 0.840 | 21.34 | 0.147 | 3.73 | 1.09 | 1.62 |
| 1/2 | 15 | 160S | 0.840 | 21.34 | 0.188 | 4.78 | 1.31 | 1.95 |
| 3/4 | 20 | 5S | 1.050 | 26.67 | 0.065 | 1.65 | 0.68 | 1.02 |
| 3/4 | 20 | 10S | 1.050 | 26.67 | 0.083 | 2.11 | 0.86 | 1.28 |
| 3/4 | 20 | 40S | 1.050 | 26.67 | 0.113 | 2.87 | 1.13 | 1.68 |
| 3/4 | 20 | 80S | 1.050 | 26.67 | 0.154 | 3.91 | 1.48 | 2.19 |
| 3/4 | 20 | 160S | 1.050 | 26.67 | 0.219 | 5.56 | 1.95 | 2.89 |
| 1 | 25 | 5S | 1.315 | 33.40 | 0.065 | 1.65 | 0.87 | 1.29 |
| 1 | 25 | 10S | 1.315 | 33.40 | 0.109 | 2.77 | 1.41 | 2.09 |
| 1 | 25 | 40S | 1.315 | 33.40 | 0.133 | 3.38 | 1.68 | 2.50 |
| 1 | 25 | 80S | 1.315 | 33.40 | 0.179 | 4.55 | 2.17 | 3.24 |
| 1 | 25 | 160S | 1.315 | 33.40 | 0.250 | 6.35 | 2.85 | 4.24 |
| 1 1/4 | 32 | 5S | 1.660 | 42.16 | 0.065 | 1.65 | 1.11 | 1.65 |
| 1 1/4 | 32 | 10S | 1.660 | 42.16 | 0.109 | 2.77 | 1.81 | 2.69 |
| 1 1/4 | 32 | 40S | 1.660 | 42.16 | 0.140 | 3.56 | 2.27 | 3.39 |
| 1 1/4 | 32 | 80S | 1.660 | 42.16 | 0.191 | 4.85 | 3.00 | 4.46 |
| 1 1/4 | 32 | 160S | 1.660 | 42.16 | 0.250 | 6.35 | 3.77 | 5.61 |
| 1 1/2 | 40 | 5S | 1.900 | 48.26 | 0.065 | 1.65 | 1.28 | 1.90 |
| 1 1/2 | 40 | 10S | 1.900 | 48.26 | 0.109 | 2.77 | 2.09 | 3.11 |
| 1 1/2 | 40 | 40S | 1.900 | 48.26 | 0.145 | 3.68 | 2.72 | 4.05 |
| 1 1/2 | 40 | 80S | 1.900 | 48.26 | 0.200 | 5.08 | 3.63 | 5.41 |
| 1 1/2 | 40 | 160S | 1.900 | 48.26 | 0.281 | 7.14 | 4.86 | 7.24 |
| 2 | 50 | 5S | 2.375 | 60.32 | 0.065 | 1.65 | 1.61 | 2.39 |
| 2 | 50 | 10S | 2.375 | 60.32 | 0.109 | 2.77 | 2.64 | 3.93 |
| 2 | 50 | 40S | 2.375 | 60.32 | 0.154 | 3.91 | 3.66 | 5.44 |
| 2 | 50 | 80S | 2.375 | 60.32 | 0.218 | 5.54 | 5.03 | 7.48 |
| 2 | 50 | 160S | 2.375 | 60.32 | 0.344 | 8.74 | 7.47 | 11.12 |
| 2 1/2 | 65 | 5S | 2.875 | 73.02 | 0.083 | 2.11 | 2.48 | 3.69 |
| 2 1/2 | 65 | 10S | 2.875 | 73.02 | 0.120 | 3.05 | 3.53 | 5.26 |
| 2 1/2 | 65 | 40S | 2.875 | 73.02 | 0.203 | 5.16 | 5.80 | 8.64 |
| 2 1/2 | 65 | 80S | 2.875 | 73.02 | 0.276 | 7.01 | 7.67 | 11.41 |
| 2 1/2 | 65 | 160S | 2.875 | 73.02 | 0.375 | 9.52 | 10.02 | 14.91 |
| 3 | 80 | 5S | 3.500 | 88.90 | 0.083 | 2.11 | 3.03 | 4.52 |
| 3 | 80 | 10S | 3.500 | 88.90 | 0.120 | 3.05 | 4.34 | 6.46 |
| 3 | 80 | 40S | 3.500 | 88.90 | 0.216 | 5.49 | 7.58 | 11.29 |
| 3 | 80 | 80S | 3.500 | 88.90 | 0.300 | 7.62 | 10.26 | 15.27 |
| 3 | 80 | 160S | 3.500 | 88.90 | 0.438 | 11.13 | 14.34 | 21.35 |
| 3 1/2 | 90 | 5S | 4.000 | 101.60 | 0.083 | 2.11 | 3.48 | 5.18 |
| 3 1/2 | 90 | 10S | 4.000 | 101.60 | 0.120 | 3.05 | 4.98 | 7.41 |
| 3 1/2 | 90 | 40S | 4.000 | 101.60 | 0.226 | 5.74 | 9.12 | 13.57 |
| 3 1/2 | 90 | 80S | 4.000 | 101.60 | 0.318 | 8.08 | 12.52 | 18.64 |
| 4 | 100 | 5S | 4.500 | 114.30 | 0.083 | 2.11 | 3.92 | 5.84 |
| 4 | 100 | 10S | 4.500 | 114.30 | 0.120 | 3.05 | 5.62 | 8.37 |
| 4 | 100 | 40S | 4.500 | 114.30 | 0.237 | 6.02 | 10.80 | 16.08 |
| 4 | 100 | 80S | 4.500 | 114.30 | 0.337 | 8.56 | 15.00 | 22.32 |
| 4 | 100 | 160S | 4.500 | 114.30 | 0.531 | 13.49 | 22.53 | 33.54 |
| 5 | 125 | 5S | 5.563 | 141.30 | 0.109 | 2.77 | 6.36 | 9.46 |
| 5 | 125 | 10S | 5.563 | 141.30 | 0.134 | 3.40 | 7.78 | 11.56 |
| 5 | 125 | 40S | 5.563 | 141.30 | 0.258 | 6.55 | 14.63 | 21.77 |
| 5 | 125 | 80S | 5.563 | 141.30 | 0.375 | 9.52 | 20.80 | 30.94 |
| 5 | 125 | 160S | 5.563 | 141.30 | 0.625 | 15.88 | 32.99 | 49.12 |
| 6 | 150 | 5S | 6.625 | 168.28 | 0.109 | 2.77 | 7.59 | 11.31 |
| 6 | 150 | 10S | 6.625 | 168.28 | 0.134 | 3.40 | 9.30 | 13.83 |
| 6 | 150 | 40S | 6.625 | 168.28 | 0.280 | 7.11 | 18.99 | 28.26 |
| 6 | 150 | 80S | 6.625 | 168.28 | 0.432 | 10.97 | 28.60 | 42.56 |
| 6 | 150 | 160S | 6.625 | 168.28 | 0.719 | 18.26 | 45.39 | 67.56 |
| 8 | 200 | 5S | 8.625 | 219.08 | 0.109 | 2.77 | 9.92 | 14.78 |
| 8 | 200 | 10S | 8.625 | 219.08 | 0.148 | 3.76 | 13.41 | 19.97 |
| 8 | 200 | 40S | 8.625 | 219.08 | 0.322 | 8.18 | 28.58 | 42.55 |
| 8 | 200 | 80S | 8.625 | 219.08 | 0.500 | 12.70 | 43.43 | 64.64 |
| 10 | 250 | 5S | 10.75 | 273.00 | 0.134 | 3.40 | 15.21 | 22.61 |
| 10 | 250 | 10S | 10.75 | 273.00 | 0.165 | 4.19 | 18.67 | 27.78 |
| 10 | 250 | 40S | 10.75 | 273.00 | 0.365 | 9.27 | 40.52 | 60.29 |
| 10 | 250 | 80S | 10.75 | 273.00 | 0.500 | 12.70 | 54.79 | 81.53 |
| 12 | 300 | 5S | 12.75 | 323.80 | 0.156 | 3.96 | 21.00 | 31.24 |
| 12 | 300 | 10S | 12.75 | 323.80 | 0.180 | 4.57 | 24.19 | 35.98 |
| 12 | 300 | 40S | 12.75 | 323.80 | 0.375 | 9.52 | 49.61 | 73.79 |
| 12 | 300 | 80S | 12.75 | 323.80 | 0.500 | 12.70 | 65.48 | 97.44 |
| 14 | 350 | 5S | 14.00 | 355.60 | 0.156 | 3.96 | 23.09 | 34.34 |
| 14 | 350 | 10S | 14.00 | 355.60 | 0.188 | 4.78 | 27.76 | 41.36 |
| 14 | 350 | 40S | 14.00 | 355.60 | 0.375 | 9.52 | 54.62 | 81.25 |
| 14 | 350 | 80S | 14.00 | 355.60 | 0.500 | 12.70 | 72.16 | 107.40 |
| 16 | 400 | 5S | 16.00 | 406.40 | 0.165 | 4.19 | 27.93 | 41.56 |
| 16 | 400 | 10S | 16.00 | 406.40 | 0.188 | 4.78 | 31.78 | 47.34 |
| 16 | 400 | 40S | 16.00 | 406.40 | 0.375 | 9.52 | 62.64 | 93.18 |
| 16 | 400 | 80S | 16.00 | 406.40 | 0.500 | 12.70 | 82.85 | 123.31 |
| 18 | 450 | 5S | 18.00 | 457.20 | 0.165 | 4.19 | 31.46 | 46.81 |
| 18 | 450 | 10S | 18.00 | 457.20 | 0.188 | 4.78 | 35.80 | 53.33 |
| 18 | 450 | 40S | 18.00 | 457.20 | 0.375 | 9.52 | 70.65 | 105.11 |
| 18 | 450 | 80S | 18.00 | 457.20 | 0.500 | 12.70 | 93.54 | 139.22 |
| 20 | 500 | 5S | 20.00 | 508.00 | 0.188 | 4.78 | 39.82 | 59.32 |
| 20 | 500 | 10S | 20.00 | 508.00 | 0.218 | 5.54 | 46.10 | 68.65 |
| 20 | 500 | 40S | 20.00 | 508.00 | 0.375 | 9.52 | 78.67 | 117.03 |
| 20 | 500 | 80S | 20.00 | 508.00 | 0.500 | 12.70 | 104.23 | 155.13 |
| 22 | 550 | 5S | 22.00 | 558.80 | 0.188 | 4.78 | 43.84 | 65.31 |
| 22 | 550 | 10S | 22.00 | 558.80 | 0.218 | 5.54 | 50.76 | 75.59 |
| 22 | 550 | 40S | 22.00 | 558.80 | - | - | - | - |
| 22 | 550 | 80S | 22.00 | 558.80 | - | - | - | - |
| 24 | 600 | 5S | 24.00 | 609.60 | 0.218 | 5.54 | 55.42 | 82.53 |
| 24 | 600 | 10S | 24.00 | 609.60 | 0.250 | 6.35 | 63.47 | 94.47 |
| 24 | 600 | 40S | 24.00 | 609.60 | 0.375 | 9.52 | 94.71 | 140.89 |
| 24 | 600 | 80S | 24.00 | 609.60 | 0.500 | 12.70 | 125.61 | 186.95 |
| 30 | 750 | 5S | 30.00 | 762.00 | 0.250 | 6.35 | 79.51 | 118.34 |
| 30 | 750 | 10S | 30.00 | 762.00 | 0.312 | 7.92 | 99.02 | 147.29 |
| 30 | 750 | 40S | 30.00 | 762.00 | - | - | - | - |
| 30 | 750 | 80S | 30.00 | 762.00 | - | - | - | - |
Notas generales:
(a) 1 pulg = 25.4 mm.
(b) 1 lb/ft = 1.4882 kg/m.
(c) Los pesos (masas) se expresan en libras por pie lineal (kilogramos por metro) y corresponden a tubería de acero al carbono con extremos lisos.
(d) Los diferentes grados de acero inoxidable permiten variaciones considerables en el peso. Los aceros inoxidables ferríticos pueden ser aproximadamente 5% más ligeros, y los austeníticos aproximadamente 2% más pesados que los valores indicados, que están basados en pesos de acero al carbono.
(1) Estos espesores de pared no permiten roscado de acuerdo con ASME B1.20.1.
(2) Estas dimensiones no se ajustan a ASME B36.10M.
Descargue el documento PDF completo: ASME B36.19-2022 Dimensiones y pesos nominales de Tubería de acero Inoxidable (PDF)

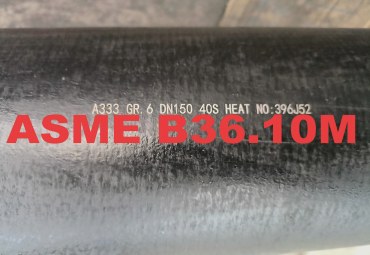

Es fundamental distinguir entre ambas normas, ya que aunque comparten la misma tabla de diámetros exteriores para cada NPS, difieren en los espesores de pared para ciertos tamaños:
| Aspecto | ASME B36.19-2022 | ASME B36.10-2022 |
|---|---|---|
| Material | Acero inoxidable (austenítico, ferrítico, dúplex) | Acero al carbono y aleado |
| Cédulas | 5S, 10S, 40S, 80S, 160S | 10, 20, 30, 40, 60, 80, 100, 120, 140, 160, STD, XS, XXS |
| Rango de tamaños | NPS 1/8 a NPS 30 (DN 750) | NPS 1/8 a NPS 80 (DN 2000) |
| Especificaciones de material | ASTM A312, A358, A790 | ASTM A53, A106, A333, A335, API 5L |
| Diferencia clave | 40S se queda en 9.52 mm desde NPS 12; 10S difiere desde NPS 14; 80S desde NPS 10 | Sch 40 sigue creciendo con el tamaño y se separa de STD desde NPS 12 |
| Resistencia a la corrosión | Propia del material, sin recubrimiento | Requiere recubrimiento o pintura |
| Coste del material | Mayor | Menor |
Para comparar de un vistazo los espesores de todas las cédulas del lado del carbono, la tabla panorámica de medidas de tuberías en pulgadas y milímetros muestra las 13 designaciones columna a columna según B36.10.
No son dos normas distintas, sino dos etapas de la misma designación. Hasta la edición de 2018, el título llevaba la letra M (B36.19M-2018, igual que B36.10M-2018). Con la edición de 2022, ASME eliminó la M de la designación de ambas normas: hoy se citan como B36.19-2022 y B36.10-2022. El contenido se publica con los valores en el sistema inch-pound y su equivalente en unidades SI, de modo que no existe una "versión en pulgadas" y una "versión métrica" separadas.
En los documentos de compra e isométricos antiguos seguirá apareciendo la forma con M, por lo que conviene conocer ambas escrituras; a efectos dimensionales, B36.19M-2018 y B36.19-2022 comparten la serie 5S, 10S, 40S y 80S, con la 160S incorporada en 2022.
Para NPS 1/8 hasta NPS 10, Sch 40 (B36.10) y Sch 40S (B36.19) tienen el mismo espesor de pared. A partir de NPS 12 divergen: el 40S se queda en 9.52 mm, mientras el Sch 40 continúa aumentando (10.31 mm en NPS 12, 11.13 mm en NPS 14). Esta es la fuente más común de errores de compra al alternar entre tubería de carbono e inoxidable.
No. Las cédulas 5S y 10S tienen espesores de pared demasiado delgados para permitir roscado según ASME B1.20.1. En estos casos se deben utilizar conexiones soldadas, bridadas o de tipo compresión.
No. Ambas normas comparten la misma tabla de diámetros exteriores para cada NPS. Un tubo NPS 6 tiene un D.E. de 168.3 mm (6.625 pulg) independientemente de si es de acero inoxidable (B36.19M) o de carbono (B36.10M). Esto garantiza la compatibilidad con bridas, accesorios y soportes.
La edición vigente es ASME B36.19-2022, publicada el 31 de mayo de 2022, que sustituye a la B36.19M-2018. La edición incorpora la cédula 160S como serie oficial y la errata 22-2472, que corrige los pesos impresos de NPS 18 (40S pasa de 105.17 a 105.11 kg/m y 80S de 139.16 a 139.22 kg/m).
Los pesos de la tabla están basados en la densidad del acero al carbono (7850 kg/m³). Los grados austeníticos (304, 316) pesan aproximadamente un 2% más y los ferríticos (430, 410) un 5% menos que los valores tabulados.
Si necesita tubos de acero inoxidable ASME B36.19, puede consultarnos para detalles vía WhatsApp, nuestro número es 0086-19339900201.
