| NPS (DN) | Diámetro exterior (inch) |
Diámetro exterior (mm) |
Espesor (inch) |
Espesor (mm) |
Peso (masa) (Ib/ft) |
Peso (masa) (kg/m) |
| 1/8(6) | 0.405 | 10.29 | 0.095 | 2.41 | 0.31 | 0.47 |
| 1/4(8) | 0.54 | 13.72 | 0.119 | 3.02 | 0.54 | 0.80 |
| 3/8(10) | 0.675 | 17.14 | 0.126 | 3.20 | 0.74 | 1.10 |
| 1/2(15) | 0.840 | 21.34 | 0.147 | 3.73 | 1.09 | 1.62 |
| 3/4(20) | 1.050 | 26.67 | 0.154 | 3.91 | 1.48 | 2.19 |
| 1(25) | 1.315 | 33.40 | 0.179 | 4.55 | 2.17 | 3.24 |
| 1 1/4 (32) | 1.660 | 42.16 | 0.191 | 4.85 | 3 | 4.46 |
| 1 1/2 (40) | 1.900 | 48.26 | 0.2 | 5.08 | 3.63 | 5.41 |
| 2(50) | 2.375 | 60.32 | 0.218 | 5.54 | 5.03 | 7.48 |
| 2 1/2(65) | 2.875 | 73.02 | 0.276 | 7.01 | 7.67( | 11.41 |
| 3(80) | 3.500 | 88.90 | 0.3 | 7.62 | 10.26 | 15.27 |
| 3 1/2(90) | 4.000 | 101.60 | 0.318 | 8.08 | 12.52 | 18.64 |
| 4(100) | 4.500 | 114.30 | 0.337 | 8.56 | 15 | 22.32 |
| 5(125) | 5.563 | 141.30 | 0.375 | 9.52 | 20.8 | 30.94 |
| 6(150) | 6.625 | 168.28 | 0.432 | 10.97 | 28.6 | 42.56 |
| 8(200) | 8.625 | 219.08 | 0.5 | 12.70 | 43.43 | 64.64 |
| 10(250) | 10.75 | 273.0 | 0.5 | 12.70 | 54.79 | 81.53 |
| 12(300) | 12.75 | 323.8 | 0.5 | 12.70 | 65.48 | 97.44 |
| 14(350) | 14 | 355.6 | 0.5 | 12.70 | 72.16 | 107.40 |
| 16(400) | 16 | 406.4 | 0.5 | 12.70 | 82.85 | 123.31 |
| 18(450) | 18 | 457.2 | 0.5 | 12.70 | 93.54 | 139.16 |
| 20(500) | 20 | 508.0 | 0.5 | 12.70 | 104.23 | 155.13 |
| 22(550) | 22 | 558.8 | ... | ... | ... | ... |
| 24(600) | 24 | 609.6 | 0.5 | 12.70 | 125.61 | 186.95 |
| 30(750) | 30 | 762.0 | ... | ... | ... | ... |
La presión máxima de trabajo para SCH 80S depende del diámetro, temperatura y grado de acero inoxidable. HT PIPE recomienda consultar ASME B31.3 (Process Piping) para el cálculo preciso de la presión admisible.
La cédula 80S está disponible en todos los grados de acero inoxidable comunes: 304/304L (ASTM A312 TP304), 316/316L (ASTM A312 TP316), 317L, 321, 347, 904L, y grados dúplex como 2205 y 2507. HT PIPE ofrece certificaciones de material EN 10204 3.1/3.2.

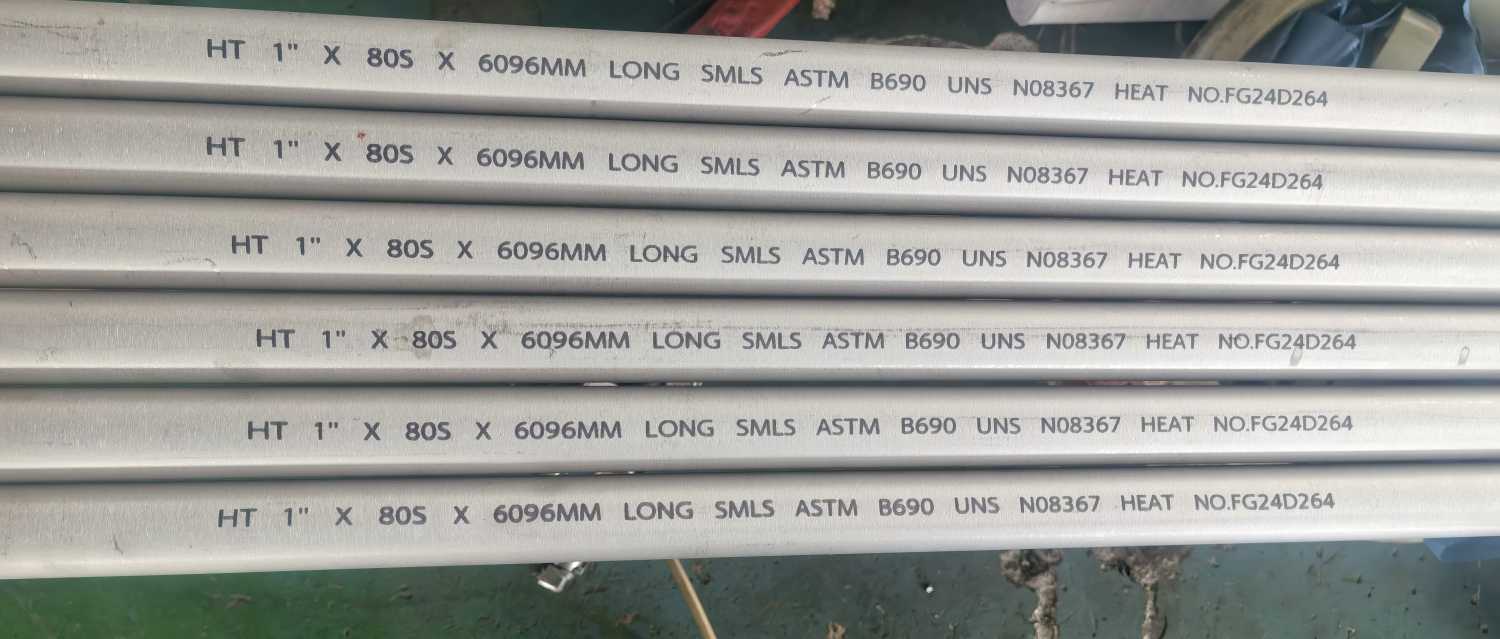

HT PIPE suministra tubos en SCH 80S en formato sin costura (seamless) o soldado (welded), con extremos lisos (PE) o biselados (BE). Longitudes estándar de 6 metros, con opción de corte a medida.
SCH 80S es una cédula extra fuerte para aplicaciones de alta presión, definida en el estándar ASME B36.19M. La letra 'S' indica que es específica para acero inoxidable (Stainless). SCH 80S se aplica principalmente en sistemas de alta presión, líneas de vapor, tuberías en calderas, plantas de energía, y aplicaciones donde se requiere mayor resistencia mecánica.
El espesor de pared varía según el NPS. Por ejemplo, para NPS 2 (DN 50), el espesor de SCH 80S es de 0.276 pulgadas (7.01 mm) con un peso de 7.67 lb/ft (11.41 kg/m). Consulte la tabla anterior para valores exactos de cada tamaño.
SCH 80S se recomienda para sistemas de alta presión, líneas de vapor, tuberías en calderas, plantas de energía, y aplicaciones donde se requiere mayor resistencia mecánica. La presión de trabajo típica es de presión alta (hasta 100 bar o más según diámetro y temperatura). HT PIPE recomienda consultar las tablas ASME B31.3 para verificar la presión máxima admisible según la temperatura de operación.
La cédula 80S (con 'S') se define en ASME B36.19M para acero inoxidable, mientras que 80 (sin 'S') se define en ASME B36.10M para acero al carbono. En algunos tamaños los espesores coinciden, pero en otros difieren. Siempre verifique el estándar correcto para su material.
HT PIPE (HT Tuberías) suministra tubos de acero inoxidable en SCH 80S conforme a ASME B36.19, ASTM A312 y ASTM A213. Disponibles en grados 304/304L, 316/316L, 317L y otros. Contacto: export@htpipe.com | WhatsApp: +86-19339900201
