DESCRIPCIÓN DE LA Curva de Tubería de Soldadura a Tope
HT PIPE puede proporcionarle curvas de varios estándares y materiales, como Curvas ASME/ANSI B16.49 de Inducción de Soldadura a Tope para Sistemas de Transporte y Distribución, Curvas de Acero Inoxidable ASTM A403 para Alimentos, Curvas de Acero al Carbono A234, Curvas de Aleación A860, Curvas Conformadas en Frío de Dúplex A815 y Curvas Conformadas en Caliente de Aleación de Níquel ASTM B366.

Las curvas se utilizan para cambiar la dirección de funcionamiento de una tubería. Su ventaja es que puede cumplir con los requisitos de transición de larga distancia, por lo que el tamaño de flexión generalmente se diseña de acuerdo con el cliente.
Curva de acero inoxidable

Qué distingue a una curva de un codo

El codo es un accesorio fabricado en taller con radio corto, 1D, o largo, 1,5D, según las tablas de ASME B16.9. La curva se obtiene doblando un tramo de tubería, así que su radio resulta mayor y responde a la necesidad del trazado y no a una tabla cerrada.

Quien dude entre las dos soluciones tiene a su disposición la diferencia entre curva y codo en acero inoxidable, donde se comparan radios, pérdida de carga y ocupación de espacio.

La curva 3D y la curva 5D
Las curvas de tubería de radio largo se utilizan en líneas de transferencia de fluidos que requieren raspaduras. Debido a sus radios largos y cambios suaves de dirección, la caída de presión en las curvas es muy pequeña y es posible un flujo suave de fluidos y raspadores. Las curvas 3D y 5D son comunes.


La curva 3D

Las curvas son los accesorios de soldadura a tope más utilizadas para cambiar la dirección de una tubería. 3D se refiere al radio y D es el diámetro del tubo. Entonces, 3D significa una curva cuya radio es tres veces el diámetro.
Curva de tubo de aleación


La curva 5D

La curva 5D es 5 veces el radio de curvatura del diámetro exterior de la tubería, por ejemplo, una curva 5D en una tubería de 6'' significa un radio de 30''.
Curva de tubo de acero al carbono


Dimensiones de curvas de tubería

Curvas de tubería 3D y 5D

Los siguientes datos muestran las dimensiones de nuestra curvas de 3D y 5D.
También fabricamos curvas personalizadas para satisfacer los requisitos de nuestros clientes.

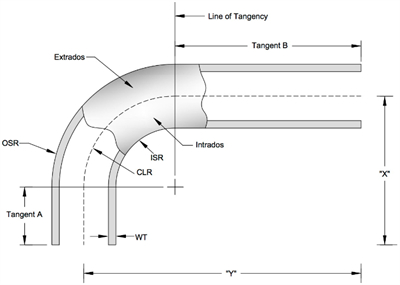

Dimensiones de curvas de tubería

CURVAS de 3D

LAS DIMENSIONES DE CURVAS DE 90 GRADOS
CURVA PERSONALIZADA – DISPONIBLE de 11.25° A 180.00°
NOMINAL
TALLA
ESPESOR DE PARED (MM)
STD WT      XS
RADIO DE CURVA CENTRO A superficie
X y Y
50 3.91 5.54 150 As required
60 5.16 7.01 195 As required
80 5.49 7.62 240 As required
90 5.74 8.08 270 As required
100 6.02 8.56 300 As required
125 6.55 9.53 375 As required
150 7.11 10.97 450 As required
200 8.18 12.70 600 As required
250 9.27 12.70 750 As required
300 9.53 12.70 900 As required
350 9.53 12.70 1050 As required
400 9.53 12.70 1200 As required
450 9.53 12.70 1350 As required
500 9.53 12.70 1500 As required
600 9.53 12.70 1800 As required


CURVAS 5D

LAS DIMENSIONES DE CURVAS DE 90 GRADOS
CURVA PERSONALIZADA – DISPONIBLE de 11.25° A 180.00°
NOMINAL
TALLA
ESPESOR DE PARED (MM)
STD WT      XS
RADIO DE CURVA CENTRO A superficie
X y Y
50 3.91 5.54 250 As required
60 5.16 7.01 325 As required
80 5.49 7.62 400 As required
90 5.74 8.08 450 As required
100 6.02 8.56 500 As required
125 6.55 9.53 625 As required
150 7.11 10.97 750 As required
200 8.18 12.70 1000 As required
250 9.27 12.70 1250 As required
300 9.53 12.70 1500 As required
350 9.53 12.70 1750 As required
400 9.53 12.70 2000 As required
450 9.53 12.70 2250 As required
500 9.53 12.70 2500 As required
600 9.53 12.70 3000 As required


Normas aplicables

ASME B16.9 recoge los codos de radio 3D en 45° y 90° entre NPS 3/4 y NPS 48. Radios de 5D en adelante quedan fuera de esas tablas y se fabrican contra plano o bajo especificaciones de doblado por inducción.


Los extremos se preparan según ASME B16.25, con bisel de 37,5°, de modo que la soldadura contra la tubería no requiera preparación adicional. El alcance completo de esa norma se detalla en la página qué cubre exactamente ASME B16.9.


Fabricación por doblado y control del espesor

El doblado se realiza en frío o por inducción, calentando una banda estrecha del tubo y empujándolo contra un radio fijo. Durante la deformación, la pared del exterior de la curva se adelgaza ligeramente mientras la del interior se espesa.


Ese adelgazamiento, en torno al 10 % del espesor nominal y con un límite de aceptación cercano al 12,5 %, condiciona el espesor de partida. Si el servicio trabaja a presión elevada, se pide un schedule por encima del mínimo calculado.


Tras el doblado se comprueba ovalización, espesor mínimo y ausencia de arrugas en el intradós. En austenítico el conjunto recibe tratamiento térmico en solución cuando el procedimiento lo requiere.

Los estándares y parámetros de curva de tubería
Estándares de Fabricación: AISI B16.9
Diámetro Exterior: 1/2'' a 60''. DN15 a DN1500
Rango de Radio: R = Curva 2D, 2.5D, 3D, 5D, 6D, 8D, 10D, 12D y otros grados personalizados según los clientes
Rango: 45 Grados, 60 Grados, 90 Grados y grados personalizados
Espesor de Pared: SCH 10, SCH 40, SCH STD, SCH80, SCH XS, SCH160, SCH XXS
Superficie: Recubierta de Negro, Galvanizada, Recubierta de PE, Brillante y según la demanda de los clientes


Estándar de Materiales:

Curva de Acero al Carbono: ASTM/ASME A 234 WPB, WP91, WP11, WP22, WP9
ASTM/ASME SA420 WPL3, WPL6

Curva de Aleación: ASTM/ASME SA 860 WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65, WPHY 70

Curva de Acero Inoxidable: ASTM/ASME SA 403 304, 304L, 304H, 304N, 304LN, 310S, 316, 316L, 316H, 316Ti, 317, 317L, 321, 321H, 347, 347H, 904L, 254SMO, AL-6XN

Curva de Dúplex: ASTM/ASME SA 815 S31803, S32205, S32750, S32760

Curva de Aleación de Niquel:
Hastelloy: C276, C22, B2, B3, X, C2000
Monel 400
Monel K500
Inconel: 600, 601, 625, 718
Incoloy: 800, 800H, 800HT, 825
Ni200, Ni201
Aleación 20
Aleación 31
