Elegir entre acero inoxidable 304, 316 y 316L es una de las decisiones más frecuentes en proyectos de tuberías, tanques y equipos industriales. Los tres son aceros austeníticos, pero sus diferencias en composición, resistencia a la corrosión y costo los hacen adecuados para escenarios muy distintos. Esta guía le ayuda a tomar la decisión correcta.

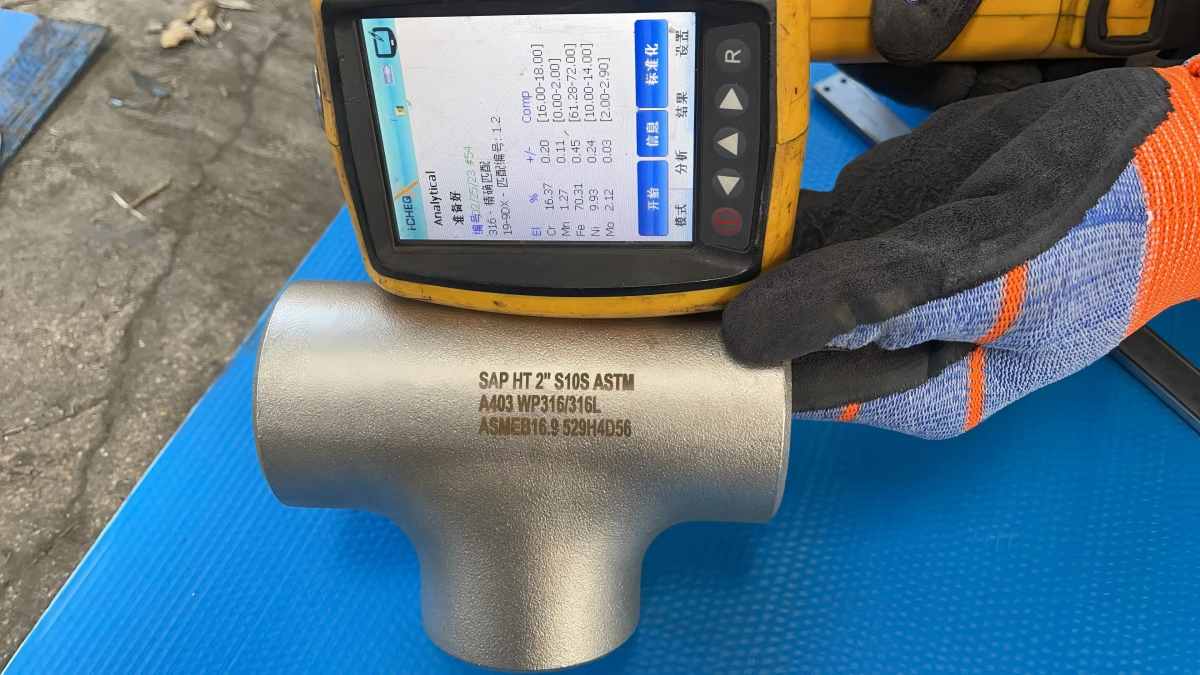

| Caracteristica | 304 / 304L | 316 | 316L |
|---|---|---|---|
| UNS | S30400 / S30403 | S31600 | S31603 |
| DIN | 1.4301 / 1.4307 | 1.4401 | 1.4404 |
| Molibdeno (Mo) | Sin Mo | 2.0–3.0% | 2.0–3.0% |
| Carbono (C) | 0.08% / 0.035% | 0.08% | 0.035% |
| Cromo (Cr) | 18.0–20.0% | 16.0–18.0% | 16.0–18.0% |
| Niquel (Ni) | 8.0–10.5% | 10.0–14.0% | 11.0–14.0% |
| Resistencia a cloruros | Moderada | Alta | Alta |
| Agua de mar | No recomendado ✗ | Aceptable (limitado) | Aceptable (limitado) |
| Soldadura sin PWHT | 304L si / 304 no | No (recomendado PWHT) | Si ✓ (ventaja clave) |
| Resistencia a la traccion | 515 MPa | 515 MPa | 485 MPa |
| Costo relativo | Base (menor) | ~25% superior | ~30% superior |
| Disponibilidad | Excelente (mas común) | Buena | Buena |
Dato clave: La diferencia fundamental entre 316 y 304 es el molibdeno (Mo). El 316 contiene 2–3% de Mo, que bloquea el ataque de iones cloruro en la superficie del metal. Sin molibdeno, el 304 es vulnerable a la corrosión por picaduras (pitting) en ambientes salinos.
Antes de entrar en las diferencias, conviene entender lo que comparten:
Esta es la razón principal por la que existe el 316:
Los iones cloruro (Cl⁻) presentes en agua de mar, sales de deshielo, soluciones de limpieza y ambientes costeros son el enemigo principal del acero inoxidable. El molibdeno del 316/316L crea una capa pasiva más resistente frente al ataque localizado de cloruros.
En juntas, bajo bridas, juntas tóricas y otras zonas donde existe una hendidura, el 316/316L resiste significativamente mejor que el 304 debido al molibdeno.
El 316L tiene ventaja frente al 316 estándar en la resistencia a la corrosión intergranular después de la soldadura, porque su bajo carbono (0.035% vs 0.08%) reduce la precipitación de carburos de cromo en la zona afectada por el calor (ZAC).
| Elemento | 304 | 316 | 316L | Impacto en propiedades |
|---|---|---|---|---|
| Cr (Cromo) | 18–20% | 16–18% | 16–18% | Mayor Cr = mejor pasivacion, pero el 304 compensa con el rango superior |
| Ni (Niquel) | 8–10.5% | 10–14% | 11–14% | Mayor Ni = mayor estabilidad austenitica, mejor ductilidad a baja temperatura |
| Mo (Molibdeno) | 0% | 2–3% | 2–3% | Clave: Mo mejora resistencia a pitting y corrosion por hendidura |
| C (Carbono) | 0.08% (304L: 0.035%) | 0.08% | 0.035% | Menor C = menos riesgo de sensibilizacion tras soldadura |
Para ver la tabla completa con todos los elementos (Mn, P, S, Si), consulte la ficha técnica del 316/316L/316Ti.
La elección del grado afecta directamente los requisitos de soldadura:
Consejo práctico: Si el proyecto implica mucha soldadura y no quiere invertir en PWHT, use directamente 304L o 316L (las variantes "L").
| Condicion | 304 | 316 | 316L |
|---|---|---|---|
| Servicio continuo (max) | 870 °C | 870 °C | 870 °C |
| Servicio intermitente (max) | 925 °C | 925 °C | 925 °C |
| Zona de corrosion intergranular | 425–815 °C (peligro) | 425–815 °C (peligro) | Protegido (bajo C) |
| Temperatura criogenica (min) | -196 °C (LN2) | -196 °C (LN2) | -196 °C (LN2) |
| Impacto a -196 °C | Bueno | Excelente | Excelente |
El 316/316L tiene ventaja en aplicaciones criogénicas (tanques GNL, plantas de oxígeno) gracias a su mayor contenido de niquel, que mejora la tenacidad a baja temperatura.
El costo del 316 es sistemáticamente superior al 304, principalmente por el molibdeno y el mayor contenido de niquel:
| Producto | 304 (referencia) | 316L (sobreprecio) |
|---|---|---|
| Tubería sin costura | Base | +25 a +35% |
| Placa/lámina | Base | +20 a +30% |
| Bridas forjadas | Base | +25 a +40% |
| Accesorios de tubería | Base | +25 a +35% |
Nota: Los precios varían según el mercado de materias primas (níquel, molibdeno). Consulte nuestra guía de precios actualizada del acero inoxidable 316.
Responda las siguientes preguntas para determinar el grado adecuado:
| Industria | Grado recomendado | Razon |
|---|---|---|
| Alimentaria y bebidas (tanques, tuberías CIP) | 304L | Medio sin cloruros agresivos; 304L permite soldar sin PWHT; ahorra 25-35% vs 316L |
| Farmaceutica (reactores, sistemas esteriles) | 316L | Alta pureza, resistencia a productos de limpieza clorados (CIP con hipoclorito) |
| Quimica (acidos organicos, cloruros) | 316L | Molibdeno resiste la corrosion por cloruros y acidos moderados |
| Petroquimica (H₂S, CO₂, agua salada) | 316L | Mayor resistencia al sour service que el 304 |
| Desalacion / plantas GNL | 316L | Alto contenido de cloruros; servicio criogenico |
| Arquitectura (fachadas, barandillas, mobiliario) | 304 | Ambiente urbano sin cloruros agresivos; mejor relacion costo-estetica |
| Arquitectura costera (zonas marineras) | 316L | Niebla salina degrada el 304 en 1-5 años; el 316L resista décadas |
| Intercambiadores de calor (alta temperatura) | 316L o 316Ti | Servicio a 425-815 °C; el bajo C del 316L o el Ti del 316Ti protegen |
| Offshore / plataformas marinas | 316L o Duplex 2205 | Agua de mar permanente: 316L aceptable para servicio no sumergido; Duplex para inmersión |
Para condiciones extremas, existen alternativas de mayor rendimiento:
Solo si el medio de servicio NO contiene cloruros significativos (menos de ~50 ppm) y la temperatura de operación está por debajo de 60 °C. Sustituir 316 por 304 en ambientes con cloruros es una decisión de alto riesgo: la corrosión por picaduras del 304 puede causar fugas en plazos de 1-3 años. Haga siempre un análisis de compatibilidad de materiales antes de sustituir.
No. La diferencia de 30 MPa (6%) es irrelevante en la mayoría de las aplicaciones. El límite elástico del 316L (170 MPa) se corresponde con los códigos de diseño (ASME B31.3). La ventaja del 316L — soldabilidad sin PWHT y mayor resistencia a la corrosión intergranular — compensa ampliamente esa ligera reducción mecánica.
En una fachada costera típica (a 200 m del mar), el 304 puede mostrar manchas de corrosión superficial en 1-3 años y requerir pulido en 5-10 años. El 316L, en las mismas condiciones, puede permanecer sin corrosión visible durante 20-30 años. En inmersión permanente en agua de mar, ambos grados fallarán eventualmente por pitting — en ese caso se requieren dúplex o super-austeníticos.
Sí, es posible. Use consumible 309L o 309MoL como metal de aporte, ya que estos consumibles tienen una composición intermedia que tolera la dilución de ambos materiales base. Tenga en cuenta que la unión disímil tendrá la resistencia a la corrosión del grado más débil (304), por lo que no use esta configuración en ambientes con cloruros agresivos.
No. El 304 es preferible cuando: (1) no hay cloruros en el medio; (2) el presupuesto es limitado; (3) se necesita mayor dureza superficial; (4) el componente no se soldará. Elegir 316 donde el 304 basta es un gasto innecesario del 25-35% adicional sin beneficio tangible.
Informacion relacionada:
