Tuberia Industrial

El tuberia de acero industrial se utiliza en el petróleo, la industria química, la industria ligera, la industria farmacéutica, la minería y otros diversos proyectos para la transmisión de tuberías de fluidos.


Clasificación de la tubería de acero industrial

Según el proceso de fabricación se pueden dividir en sin soldadura y soldados

Tuberia de acero sin soldadura (Seamless Pipe): laminado en caliente, estirado en frío / laminado en frío
Características: sin soldadura, alta capacidad de presión, adecuado para alta presión, alta temperatura o medios corrosivos (como la transmisión de petróleo y gas, tubo de caldera)

Tuberia soldado
Tipos: soldadura por costura recta (LSAW), soldadura en espiral (SSAW), soldadura por resistencia (ERW)、soldadura de condensador (EFW)
Características: bajo coste, alta eficiencia, pero la soldadura es un punto débil potencial


Según el escenario de aplicación

Tipo	Norma internacional	Materiales típicos	Escenarios de aplicación
Tubería de transporte de fluidos	API 5L, ASTM A106	X42-X80, 316	Oleoducto y gasoducto de larga distancia
Tubería estructural	ASTM A500, EN 10210	Q345, S355J2H	Estructura de edificios, soporte mecánico
Tubos para calderas de alta presión	ASTM A213	T91/P91 (650℃）	Sobrecalentador de caldera de central eléctrica
Tubería resistente a la corrosión química	ASTM A312,ASTM B474	Hastelloy C276, Dúplex 2205	Ácido fuerte, entorno de iones cloruro
Tubería vertical de alta mar	API 17J	Aleación de titanio (Ti-6Al-4V)	Extracción de petróleo y gas en alta mar (>1500 m de profundidad)



Comparación de los principales sistemas normalizados

Sistema Norma	Norma representativa	Características	Área de aplicación
ANSI	ASTM, API, ASME B16.5/B36.10	Gran diámetro exterior, Sch	América, petróleo y gas de Oriente Medio
DIN/EN	EN 10210, EN 10297	Dimensiones métricas, presión nominal PN	UE, Rusia
JIS	JIS G3454, JIS G3458	Parcialmente compatible con ANSI, presión nominal única (10K~63K)	Japón, Sudeste asiático
ISO	ISO 3183、ISO 7005	Integración de normas americanas y europeas para promover la intercambiabilidad global.	Preferido para proyectos multinacionales



En tercer lugar, el material básico y las características de la tubería de acero industrial

Tubos Industrial Acero al carbono y acero de baja aleación

ASTM A53/A106: de uso general, bajo coste, para agua, vapor y otros medios no corrosivos.
ASTM A335 P11/P22: añadir Cr, Mo, mejorar la resistencia a altas temperaturas (≤ 450 ℃), utilizado para tuberías de calor.
API 5L: transmisión de petróleo y gas

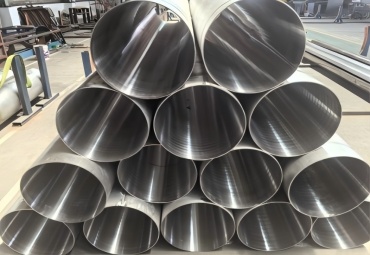

Tubos Industriales Acero inoxidable

Acero inoxidable austenítico (ASTM A312/A213):
304/304L (S30400/S30403): Cr 18-20%, Ni 8-10,5%, C ≤ 0,08% (304L ultra bajo en carbono).
Características: resistencia general a la corrosión, resistencia al ácido nítrico, ácidos orgánicos, adecuado para tuberías alimentarias/farmacéuticas (por ejemplo, transporte de fluidos estériles).

316/316L (S31600/S31603): añadir Mo 2-3%, mejorar significativamente la resistencia a la corrosión por cloruros (índice de resistencia a las picaduras PREN ≥ 28).
Aplicaciones: tuberías de refrigeración de agua de mar, tuberías de plantas químicas costeras (resistencia a la corrosión por niebla salina).

T91 (A213 T91): Cr 8-9,5%, Mo 0,85-1,05%, resistente al vapor de 650 ℃, utilizado para tubos de calderas de centrales supercríticas.




Tubos Industrial Acero inoxidable dúplex (ASTM A790/A789)

Grado	Características	Propiedades mecánicas	Resistencia a la corrosión Ventajas
2205 (S31803)	Cr22%, Ni5%, Mo3%, N 0,15%	Límite elástico ≥450MPa (2 veces el del 304)	Resistente a la corrosión bajo tensión por iones cloruro, PREN ≥ 34
2507 (S32750)	Cr25%, Ni7%, Mo4%, N 0,3%	Límite elástico ≥550MPa	PREN ≥ 42, resistente a la corrosión por picaduras en agua de mar

Tubos Industrial Aleaciones a base de Níquel (Hastelloy/Inconel/Monel/Incoloy)

Hastelloy
Aleación C-276 (N10276):
Composición: a base de Ni, añadir Mo 15-17% + Cr 14-16,5%, resistente a los medios de oxidación/reducción fuertes.
Aplicaciones: Tuberías de reactores de síntesis de ácido clorhídrico (resistente al ácido clorhídrico por debajo del punto de ebullición); resistente al ácido concentrado a alta temperatura (ácido sulfúrico, reactor de ácido fluorhídrico).

Aleación B-2 (N10665):
Características: resistente a los ácidos reductores (por ejemplo, ácido sulfúrico al 50%, 80°C), resistente a la corrosión por ácido fluorhídrico.



Inconel
Aleación 625 (N06625):
Composición: Ni 58%, Cr 20-23%, Mo 8-10%, Nb 3-4%.
Prestaciones: 980 ℃ resistencia a la oxidación a alta temperatura, utilizado para tuberías de combustible de motores de aviación

Monel
Aleación 400 (N04400):
Composición: Ni 63-67%, Cu 28-34%, resistencia a la corrosión del agua de mar (resistencia a la velocidad de flujo> 4m / s)
Aplicación: cuerpo de la válvula de agua de mar de los buques, tuberías de plataformas marinas

Incoloy
Incoloy 800, 800H, 800HT
Incoloy 825


Tubos de metales no férreos

Aleación de titanio (ASTM B338): biocompatibilidad + resistencia a la corrosión (productos farmacéuticos, plataformas marinas)
Aleación de cobre-níquel (UNS C71500): resistencia a la corrosión del agua de mar (sistemas de refrigeración de barcos)

Clave de selección de materiales:
- Medios con hidrógeno: seleccionar aceros resistentes al hidrógeno según la curva de Nelson;
- Medios que contienen azufre: deben cumplir la norma NACE MR0175 de resistencia al agrietamiento por azufre.

HT PIPE ofrece una amplia gama de calidades de acero al carbono, acero inoxidable y aleaciones a base de níquel. Para obtener más información sobre las propiedades detalladas del material, consulte https://www.htpipe.es/material/


Tamaños y normas de los Tuberias de acero Industriales

Tipo de material	Estándar	tamaños	Características del proceso
Tubo de acero al carbono	ASTM A105/API 5L	Φ13-3500mm, Espesor 2-100mm	PSL1,PSL2,Altot(0.015%–0.06%)
Tubos de acero inoxidable austenítico sin soldadura	ASTM A213	Φ2-120mm, Espesor 0.2-50mm	Control de precisión estirado en frío (Ra≤0,8μm)
Tuberia soldado de acero inoxidable austenítico	ASTM A312	Φ27-1800mm, Espesor 0.2-60mm	Soldadura por láser/soldadura por plasma (coeficiente de soldadura 0,85)
Tubo de acero dúplex sin soldadura/soldado	A789/A790	Φ6-1500mm, Espesor 0,8-50mm	Tratamiento de solución (1020-1100℃ enfriamiento en agua)
Tubo de aleación de níquel	ASTM B622/B619	Φ6-600mm, Espesor 1,0-30mm	Fusión al vacío + laminado en frío (tamaño de grano ≥ ASTM 5)

Requisitos especiales:
Central nuclear con tubería Inconel 690 (N06690): necesidad de controlar la capa de cromo empobrecido en el límite de grano <200nm, para evitar la corrosión intergranular.
Tuberías de hidrógeno 316L: pulido electrolítico de la pared interior Ra ≤ 0,5μm, reducir. Permeación de hidrógeno


Escenarios de aplicación y lógica de selección de materiales

Selección de medios corrosivos

Medio ácido fuerte:
Ácido clorhídrico/sulfúrico: Hastelloy B-2 (reductor) o C-276 (oxidante)
Ácido fosfórico: acero super dúplex 2507 o 254SMo (PREN>45)

Ambientes con cloruros:
Tuberías de agua de mar: acero dúplex 2205 (económico) o 2507 (alta presión en alta mar)


Condiciones de trabajo a alta temperatura y alta presión

Caldera de central eléctrica:
≤600℃: 15CrMoG (A213 T12)
650 ℃: T91/P91 (A213 T91).

Tubería de combustible aeroespacial:
Inconel 718: Resistente al lavado con gas 800℃.


Salud y entorno especial

Tubería farmacéutica/alimentaria:
Tubería sin soldadura 316L + pulido interno grado espejo (norma ASTM BPE).

Transporte de energía de hidrógeno:
316L ultra bajo carbono + inspección radiográfica 100% (anti fragilización por hidrógeno)


Campos y casos de aplicación

Sector energético:

Transporte de petróleo y gas: acero de alta resistencia API 5L X80, presión de diseño ≥ 10MPa
Tubería ascendente en aguas profundas: tubería de aleación de titanio (campo petrolífero subsalino brasileño), resistente a la presión + corrosión


Industria química y farmacéutica:

Tuberías de reactores: Hastelloy C276 (alimentación de ácido fuerte), temperatura de diseño 150°C
Tuberías asépticas: 316L pulido electrolíticamente (Ra≤0,5μm), cumple las normas de la FDA


Industria energética:

Unidades ultrasupercríticas: ASTM A213 T91/P91, resistentes al vapor a alta temperatura 650°C


Transporte de energía de hidrógeno:

Tubería de transporte de hidrógeno: acero inoxidable 316L (EU EN 13480), penetración anti fragilización por hidrógeno


Normas de instalación y tecnologías clave

Proceso de soldadura (ASME IX/ISO 15614)

Requisitos previos a la soldadura: bisel de 30°~35° (ASME B16.25), los soldadores deben estar certificados (ASME IX).
Acero dúplex 2205: necesidad de controlar el aporte de calor 10-15kJ/cm, para evitar la precipitación de la fase σ (precalentamiento ≤ 150 ℃).
Hastelloy C-276: soldadura TIG + protección posterior con argón (para evitar la precipitación de carburos).

Tratamiento posterior a la soldadura:
Acero inoxidable: tratamiento en solución (1050 ℃ enfriamiento rápido) para prevenir la corrosión intergranular;
Acero al carbono: tratamiento térmico posterior a la soldadura (PWHT) para eliminar las tensiones residuales.
Acero aleado T91: normalizado + revenido para mejorar la estabilidad a alta temperatura.


Inspección y ensayo de tuberías industriales

Métodos	Defectos aplicables	Normas internacionales	Normas de cualificación
Pruebas radiográficas (RT)	Porosidad, sin fundir	ISO 10675-1	Clase II o superior sin grietas
Prueba ultrasónica (UT)	Grietas, delaminación	ASME V Artículo 4	Señal de indicación de no superación
Prueba de presión	Sellado integral	ASME B31.3	1,5 veces la presión de diseño durante 10 minutos

Resumen
Los tuberias industria metalúrgica son el corazón de los sistemas industriales:
La elección precisa de tubos sin soldadura (alta presión) / soldados (económicos);

El equilibrio corrosión-resistencia-coste, desde el acero al carbono hasta las aleaciones especiales;

La intercambiabilidad de normas como AFSL/EURO/ISO diseñadas para impulsar proyectos de globalización;

Diámetro pequeño (Φ<10mm): los tubos de precisión sin soldadura (A213) garantizan la precisión del flujo;

Gran calibre (Φ>500mm): tuberias soldados (A312/A790) para reducir los costes de fabricación.

HT PIPE es una empresa especializada en el suministro de tuberias、tubos y accesorios industriales de acero al carbono, acero aleado, acero inoxidable, acero dúplex y aleaciones a base de níquel, que ofrece soluciones de tuberías rentables, profesionales y fiables.
