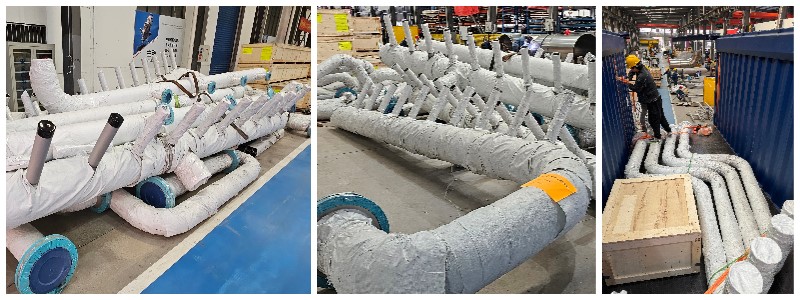

Los Spools de Tubería en acero inoxidable son subconjuntos prefabricados de tubería que integran tubería recta con accesorios soldados a tope — codos, tees, reductores, bridas, tapones y transiciones — listos para instalación directa en obra. HT PIPE diseña y fabrica spools a medida según especificación del cliente en grados 304/304L/316/316L/317L/321/310S/904L/254SMO/2205/2507, con tamaños desde 1/2" hasta 60" (DN15-DN1500) y espesores SCH 10S a XXS. La prefabricación reduce hasta un 50% el tiempo de instalación en obra y minimiza errores de soldadura en condiciones de campo.
Un spool de tubería es un componente prefabricado en taller que combina varios elementos de tubería (tramos rectos, accesorios, bridas, válvulas) soldados entre sí según un plano isométrico aprobado. Se denomina "spool" por su semejanza con una bobina (en inglés, "spool" significa carrete) — los componentes se "enrrollan" formando un subconjunto listo para instalar.
La prefabricación en taller ofrece ventajas decisivas frente a la soldadura in situ:
| Parámetro | Especificación |
|---|---|
| Materiales | 304L, 310S, 316, 316L, 316Ti, 317L, 321, 347, 904L, 254SMO, AL-6XN, 2205, 2507, Zeron 100 |
| Normas de material | ASTM A312 (tubería), A213/A269 (tubo), A403 (accesorios WP), A182 (bridas forjadas), A240 (placas para bridas) |
| Normas dimensionales | ASME B16.9 (accesorios BW), B16.5 (bridas), B16.11 (forjados SW), B36.19M (tubería), B31.3 (proceso), B31.1 (power piping) |
| Tamaño | 1/2" a 60" (DN15 a DN1500) |
| Espesor de pared | SCH 10S a XXS; personalizado según cálculo de presión |
| Longitud máxima | 12.000 mm (contenedor 20' standard); 6.000 mm para transporte aéreo |
| Normas de fabricación | ASME B31.3 (Process Piping), B31.1 (Power Piping), B31.4 (Liquid Hydrocarbons), B31.8 (Gas Transmission) |
| Normas de soldadura | ASME BPVC Section IX (WPS/PQR/WPQ), AWS D1.6 (estructural inox) |
| Componente | Norma | Función |
|---|---|---|
| Tubería recta | ASTM A312 | Tramos rectos entre accesorios |
| Codos 90°/45° LR/SR | ASTM A403 WP304/L, WP316/L | Cambios de dirección |
| Tees rectas / reductoras | ASTM A403 | Ramales en T |
| Reductores concéntricos/excéntricos | ASTM A403 | Cambios de diámetro |
| Bridas WN/SO/SW/Blind | ASTM A182 F304/L/F316/L | Conexiones desmontables |
| Weldolet / Sockolet | MSS-SP-97 | Ramales reforzados directos sobre tubo |
| Caps / Tapones | ASME B16.9 cap, B16.11 plug | Cierre de extremos |
| Reinforcement pads | ASTM A240 | Refuerzo de ramales |
| Soportes integrados | MSS-SP-58 | Soportes de tubería |
| Proceso | AWS | Aplicación | Ventajas |
|---|---|---|---|
| TIG (GTAW) | AWS A5.9 ER308L/ER316L | Pasada de raíz y capas finas | Alta calidad, mínima distorsión |
| MIG (GMAW) | AWS A5.9 ER308L/ER316L | Capas de relleno | Productividad 3-5× superior a TIG |
| SAW (Arco Sumergido) | AWS A5.9 + F7A0 flux | Tubos de gran espesor | Excelente penetración, alta deposición |
| Plasma (PAW) | AWS A5.9 | Tubería farmacéutica de alta pureza | Soldadura de raíz autógena sin penetración excesiva |
| SMAW (Electrodo) | AWS A5.4 E308L/E316L | Reparaciones o trabajo de campo | Versatilidad, fácil manejo |
HT PIPE cumple con protocolos de calidad según ISO 9001:2015, ASME B31.3, ASTM A999 y especificaciones del cliente. Los ensayos estándar incluyen:
| Ensayo | Norma | Cobertura típica |
|---|---|---|
| Radiografía (RT) | ASME B31.3 §344.5, ASME V Art. 2 | 100% soldaduras críticas, 10% restantes |
| Ultrasonido (UT) | ASME V Art. 5 | 100% espesores ≥19 mm |
| Líquidos penetrantes (PT) | ASTM E165 | 100% superficies accesibles |
| Partículas magnéticas (MT) | ASTM E709 | Solo ferríticos y dúplex |
| Prueba hidrostática | ASME B31.3 §345 | 100% a 1,5× presión de diseño |
| PMI (Identificación positiva material) | ASTM E1476 | 100% componentes |
| Prueba de dureza | ASTM E10/E18 | Soldaduras críticas |
| Ferritoscopio (dúplex) | ASTM A800 | Dúplex: 35-65% ferrita |
| Inspección dimensional | ASME B31.3 | 100% espigas |
| Sector | Materiales típicos | Aplicación |
|---|---|---|
| Petróleo y gas | 316L, 2205, 2507 | Tuberías submarinas, refinerías, procesamiento de gas ácido |
| Procesamiento químico | 316L, 317L, 904L, 254SMO | Transporte de ácidos, sistemas de reactor |
| Tratamiento de aguas | 304L, 316L | Redes de agua de alta pureza |
| Farmacéutica | 316L electropulido | Sistemas sanitarios estériles |
| Alimentaria | 304L, 316L | Transporte de líquidos y productos lácteos |
| FGD (desulfuración) | 317L, 2205, 2507 | Torres de absorción y conductos |
| Minería (cobre, litio) | 316L, 904L, 254SMO | Lixiviación ácida, plantas de proceso |
| Ventaja | Beneficio |
|---|---|
| Reducción de mano de obra | Hasta 50% menos horas-hombre en obra |
| Reducción del tiempo de ciclo | 40-60% menos días de obra |
| Mejor calidad de soldadura | Ambiente controlado, sin viento/lluvia, purga de argón efectiva |
| Menor riesgo | Minimiza soldadura en espacios confinados y en altura |
| Precisión dimensional | Tolerancia ±3 mm en longitud total, ±1° en angular |
| Trazabilidad | Cada spool con número único, MTC y reporte NDT |
| Transporte eficiente | Spools se embarcan listos para instalar, optimizando logística |
Un spool de tubería es un subconjunto prefabricado en taller que combina tramos rectos de tubería con accesorios (codos, tees, reductores, bridas) soldados entre sí según un plano isométrico aprobado. Se fabrica en acero inoxidable (304L/316L/2205/etc.) para servicio corrosivo y está listo para instalación directa en obra. La prefabricación reduce hasta 50% el tiempo de instalación en campo.
Las principales normas son: ASME B31.3 (Process Piping) para requisitos generales, ASME BPVC Section IX para calificación de procedimientos y soldadores (WPS/PQR/WPQ), ASME B16.9 para accesorios, ASME B16.5 para bridas, ASTM A312 para tubería, ASTM A403 para accesorios WP y ASTM A182 para bridas forjadas.
La longitud máxima está limitada por transporte: 12.000 mm para contenedor 20' standard, 6.000 mm para transporte aéreo. Para spools de gran diámetro (≥24") se puede usar transporte breakbulk o Open Top. HT PIPE diseña cada spool considerando restricciones de transporte al sitio del cliente en Sudamérica.
Las pruebas estándar incluyen: radiografía (RT) al 100% de soldaduras críticas y 10% restantes, ultrasonido (UT) para espesores ≥19 mm, líquidos penetrantes (PT) en superficie, prueba hidrostática a 1,5× presión de diseño, PMI para verificación de material y inspección dimensional 100%. Los reportes se entregan con cada spool.
El costo depende de: material (304L vs 316L vs 904L vs 254SMO), tamaño y espesor, complejidad (número de accesorios y soldaduras), pruebas requeridas (RT/UT/PT), certificación (3.1/3.2), y cantidad total. Como referencia, un spool simple en 316L 6" SCH 40S de 3 m con 1 codo y 2 bridas WN 150# cuesta aproximadamente USD 1.200-1.800 FOB China.
Para cotización precisa proporcione: (1) plano isométrico o sketch con dimensiones; (2) especificación de material por componente; (3) presión y temperatura de diseño; (4) código aplicable (B31.3/B31.1/etc.); (5) pruebas requeridas (RT%/UT/PT); (6) acabado superficial (decapado/electropulido); (7) cantidad total; (8) puerto de destino.
Los métodos principales son: TIG (GTAW) para pasada de raíz y capas finas con máxima calidad, MIG (GMAW) para capas de relleno con productividad 3-5× superior, SAW (arco sumergido) para espesores gruesos, y PAW (plasma) para tubería farmacéutica de alta pureza. Los consumibles siguen AWS A5.9 (ER308L, ER316L, ER2209, ER2594 según grado).
La purga de argón en el interior de la tubería durante la soldadura TIG de raíz evita la oxidación interna, que degradaría la resistencia a la corrosión. Sin purga, la superficie interior quedaría con "sugaring" (cristales de óxido) que son imposibles de eliminar completamente y se convierten en puntos de inicio de corrosión. La purga es obligatoria para spools en servicio corrosivo.
Para cotización de spools incluya: plano isométrico (o sketch con dimensiones), especificación de material, presión/temperatura de diseño, código aplicable (B31.3/B31.1), pruebas requeridas (RT%/UT/PT), acabado superficial, cantidad total y puerto de destino.
