ASME son las siglas de American Society of Mechanical Engineers, una organización técnica fundada en 1880 en Estados Unidos. No fabrica, no vende y no certifica materiales: publica los códigos y normas que definen cómo se diseñan, fabrican e inspeccionan equipos a presión, tuberías, calderas, válvulas y sus accesorios.
La confusión más habitual en compras es tratarla como un catálogo de materiales. No lo es. ASME escribe las reglas de juego: dimensiones, tolerancias, presiones admisibles, método de cálculo, requisitos de examen y marcado. Los materiales concretos los define ASTM, y ASME los adopta por referencia.
Hoy ASME mantiene más de 600 códigos y normas en uso, aplicados en más de 100 países. Para quien especifica tubería industrial, el impacto es directo: cuando un plano dice "brida ASME B16.5 clase 300 en A182 F316", la primera parte viene de ASME y la segunda de ASTM.
ASME nació en 1880 por impulso de Alexander Lyman Holley, Henry Rossiter Worthington y John Edson Sweet, en un momento en que las calderas de vapor fallaban con una frecuencia que hoy resultaría intolerable. El punto de inflexión llegó en 1905, cuando una explosión en una fábrica de calzado de Brockton, Massachusetts, causó 58 muertos y empujó a la administración a exigir reglas escritas.
La respuesta fue institucional: en 1911 se constituyó el comité de código de calderas y en 1915 se publicó la primera edición del ASME Boiler and Pressure Vessel Code (BPVC). Aquella decisión explica la estructura actual de la organización: los comités son voluntarios, los documentos se revisan por ciclos y cada cambio se somete a comentario público antes de entrar en vigor.
Conviene saber esto por una razón práctica. Un código ASME no es una opinión de fabricante ni un requisito de un cliente grande: es un documento de consenso con décadas de incidentes reales detrás.
La distinción resuelve la mayoría de las dudas de especificación. ASTM International (fundada en 1898, con su nombre actual desde 2001) define qué es un material: composición química, propiedades mecánicas, tratamientos, métodos de ensayo. ASME define qué se hace con ese material: geometría, presiones admisibles, reglas de diseño, fabricación y examen.
| Pregunta | Responde | Documento típico |
|---|---|---|
| ¿De qué acero es la pieza? | ASTM | A105, A182 F316, A234 WPB |
| ¿Qué medidas y tolerancias tiene? | ASME | B16.5, B16.9, B16.11, B36.10M |
| ¿Cuánta presión aguanta a qué temperatura? | ASME | Tablas de presión-temperatura de B16.5 |
| ¿Cómo se calcula el espesor de la línea? | ASME | B31.3, B31.1 |
| ¿Cómo se suelda y se examina? | ASME | Sección IX, Sección V del BPVC |
Cuando un suministro llega con certificado EN 10204 3.1, el análisis químico y las propiedades mecánicas responden a la norma ASTM del material; la conformidad dimensional responde a la norma ASME del producto. Un pedido bien escrito cita las dos.
La letra inicial de la designación indica la familia. Saber leerla evita pedir documentos equivocados.
| Familia | Contenido | Ejemplos que verá en una requisición |
|---|---|---|
| BPVC | Calderas y recipientes a presión, en varias secciones | Sec. I, Sec. VIII Div. 1, Sec. IX (soldadura), Sec. II (materiales) |
| B31 | Códigos de tubería según servicio | B31.1 potencia, B31.3 proceso químico, B31.4 y B31.8 transporte |
| B16 | Bridas, accesorios, válvulas, juntas y extremos | B16.5, B16.9, B16.11, B16.25, B16.47 |
| B36 | Dimensiones normalizadas de tubería | B36.10M carbono, B36.19M inoxidable |
| B1 | Rosca y sistemas de unión roscada | B1.20.1 NPT |

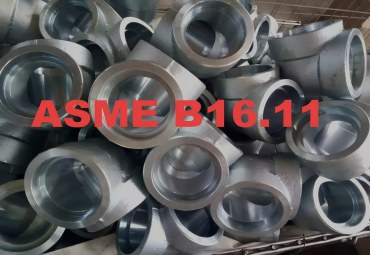

El número no es un código de orden ni una versión. En B16.5, el 16 identifica el comité de bridas y accesorios y el 5 es el documento concreto dentro de esa serie. Por eso B16.9 y B16.11 son normas hermanas de la misma familia pero con objeto distinto: accesorios de soldadura a tope y accesorios forjados de encastre.
El sufijo con año importa más de lo que parece. ASME B16.5-2025 significa que se está invocando la edición de 2025; si su contrato no fija el año, se entiende la vigente en la fecha del pedido, y las tolerancias o los materiales admitidos pueden haber cambiado respecto a la edición que su equipo de ingeniería calculó.
Un matiz que evita discusiones en recepción: las normas ASME son voluntarias por naturaleza. Se vuelven obligatorias cuando una autoridad las incorpora a su reglamentación o cuando un contrato las invoca. En la mayoría de los proyectos de refino y petroquímica ocurre lo segundo.
Además de publicar normas, ASME administra un programa de certificación por sellos (Code Symbol Stamps). El fabricante que obtiene un sello ha pasado una auditoría de su sistema de calidad y puede estamparlo en la placa de características del equipo. Más de 7.300 empresas en 79 países disponen de algún sello.
| Sello | Cubre |
|---|---|
| S, A, E, M, PP | Calderas y partes de caldera (Sección I) |
| U, UM, UV, UD | Recipientes a presión (Sección VIII, División 1) |
| U2, U3 | Divisiones 2 y 3 de la Sección VIII |
| H, HLW, HV | Calentadores de agua y de vapor (Sección IV) |
| N, NPT, NA, NS, NV | Componentes nucleares (Sección III) |
Los accesorios normalizados de taller (codos, tes, bridas) no llevan sello ASME. Cumplen la norma dimensional correspondiente, pero el sello se reserva a los equipos construidos bajo una sección del código. Pedir "codo con sello U" es un error de bulto que revela que la especificación se ha copiado de un recipiente.
Las normas ASME se revisan en ciclos plurianuales. El cambio puede afectar a tolerancias dimensionales, a la lista de materiales admitidos o a los factores de las tablas de presión-temperatura. En un proyecto largo, la edición invocada en ingeniería básica puede quedar obsoleta antes de la compra.
La práctica sensata es fijar el año en la requisición y, si el suministrador ofrece una edición posterior, confirmar por escrito que las dimensiones críticas de montaje no han variado. En bridas el riesgo es bajo porque las caras y el círculo de tornillos están estabilizados desde hace décadas; en accesorios y en materiales de alta aleación conviene comprobarlo.
En España y en la Unión Europea el sistema de referencia es distinto. La norma europea EN se adopta obligatoriamente por los organismos nacionales, y en España esa adopción la publica UNE con la forma UNE-EN: la EN 1234:2019 se convierte en UNE-EN 1234:2019. Si el documento procede de ISO y se adopta por vía europea, el nombre es UNE-EN ISO; si se adopta directamente, UNE-ISO.
De ahí sale la situación real de una planta: el diseño mecánico puede hacerse con EN 13480 y los suministros especificarse con ASME B16.5 y ASTM A105, porque los equipos de proceso suelen provenir de licenciatarios americanos. No hay incompatibilidad siempre que el proyecto defina cuál es la norma de referencia de cada parte.
El error clásico del comprador europeo es asumir que UNE-EN y ASME son intercambiables por tamaño nominal. No lo son. Un NPS y un DN del mismo diámetro aproximado no comparten necesariamente diámetro exterior ni círculo de tornillos.
El primero y más extendido: creer que la clase de una brida es su presión en libras. Una clase 300 no trabaja a 300 psi. Es un código adimensional que remite a una tabla de presión-temperatura donde la presión admisible depende del grupo de material y de la temperatura de servicio.
El segundo: pedir "material ASME". El material tiene designación ASTM (A105, A182 F316) o, cuando ASME lo adopta para uso en código, la forma SA-105 o SA-182. Ambas son legítimas, pero mezclarlas en un mismo certificado genera dudas innecesarias en recepción.
El tercero aparece en las adendas de obra: invocar B16.5 para diámetros de NPS 26 en adelante. ASME B16.5 llega hasta NPS 24; de NPS 26 en adelante la norma aplicable es ASME B16.47, con series A y B que no son intercambiables.
La verificación no empieza en el almacén, sino en el certificado. Un certificado EN 10204 3.1 debe indicar la norma de producto con su edición, la designación del material, la colada, los resultados de análisis químico y de ensayo mecánico, y el tratamiento térmico aplicado.
Después viene el marcado sobre la pieza. Una brida ASME B16.5 lleva grabados el logotipo del fabricante, el tamaño nominal, la clase, el material y la norma. Un accesorio ASME B16.9 lleva además el schedule y, en acero aleado, la identificación de colada. La ausencia de marcado legible es motivo de rechazo, con independencia de lo que diga el papel.
La tercera comprobación es dimensional y conviene hacerla por muestreo: diámetro exterior, espesor de pared en varios puntos y, en bridas, espesor de la cara y círculo de tornillos. Los desvíos más frecuentes no vienen de la norma sino de un utillaje desgastado.
Una requisición completa para tubería y accesorios incluye: norma dimensional con año, tipo de producto, tamaño nominal, schedule o clase, designación del material, tipo de extremo, tratamiento térmico si aplica, requisitos de examen no destructivo y clase de certificación. Con esos nueve datos, el suministrador no tiene que interpretar nada.
Cuando el servicio es agresivo hay que añadir dos líneas: cumplimiento NACE MR0175 / ISO 15156 si hay H₂S, y límite de dureza si el material va a estar en contacto con el fluido en condiciones de sulfuro. Detalles así deciden si la pieza dura veinte años o se agrieta en la primera parada.
HT PIPE suministra bridas, accesorios y tubería bajo normas ASME y ASTM, con marcado conforme y certificado EN 10204 3.1 por colada. Si su requisición cita norma, tamaño, clase y material, la oferta se emite en 24 horas.
No. ASME publica códigos de diseño y normas dimensionales; los materiales los define ASTM y ASME los adopta por referencia.
No. La clase es un código que remite a una tabla de presión-temperatura según grupo de material y temperatura de servicio.
En 1880. El primer código de calderas se publicó en 1915, impulsado por los accidentes mortales de la época.
Es una certificación de sistema de calidad para equipos construidos bajo código. Codos, tes y bridas normalizados no llevan sello.
Sus normas son voluntarias y se vuelven obligatorias cuando las recoge un reglamento o las invoca un contrato.
Hasta NPS 24. De NPS 26 en adelante rige ASME B16.47, con series A y B no intercambiables.
Son sistemas distintos que coexisten en la misma planta. NPS y DN del mismo tamaño nominal no siempre comparten diámetro exterior ni taladro de tornillos.
