| Aspecto | ASME B16.9 | MSS SP-75 |
|---|---|---|
| Título completo | Factory-Made Wrought Buttwelding Fittings | High Strength Wrought Buttwelding Fittings |
| Organismo emisor | ASME (American Society of Mechanical Engineers), EE. UU. | MSS (Manufacturers Standardization Society of the Valve and Fittings Industry), EE. UU. |
| Última edición | ASME B16.9-2024 | MSS SP-75-2022 |
| Rango de tamaños | NPS 1/2" a 48" (DN 15 – DN 1200) | NPS 1/2" a 48" (DN 15 – DN 1200) |
| Tipos de accesorios | Codos 45°/90°, retornos, tes, reducciones, tapones, extremos para brida solapada | Codos 90°, retornos de radio largo, tes, reducciones, tapones, extremos para brida solapada |
| Alcance de material | Todos los materiales forjados: acero al carbono, aleado, inoxidable, aleaciones de níquel | Aceros al carbono y de baja aleación de alto límite elástico para servicio de tuberías |
| Grados típicos | ASTM A234 WPB, WPC, WP1, WP11, WP22, WP304/304L, WP316/316L, etc. | ASTM A860 WPHY 42, 52, 60, 65, 70 (y grados API 5L equivalentes) |
| Límite elástico | Típicamente 30 ksi – 75 ksi según el grado | 42 ksi – 70 ksi de límite elástico mín. (WPHY 42 a WPHY 70) |
| Impacto Charpy (CVN) | Requerido según especificación de material (ASTM A234), no por el propio B16.9 | Obligatorio según MSS SP-75 Tabla 2; media ≥ 20 ft-lb, individual ≥ 15 ft-lb a 0°F o inferior para la mayoría de grados |
| Tolerancia de espesor de pared | +12,5% / -12,5% en todos los puntos | +12,5% / -12,5%, pero las verificaciones de espesor mínimo y ovalidad son más estrictas para accesorios de alto límite elástico |
| Requisitos de END | No especificados por B16.9; seguir ASTM A234 o la orden de compra | Requiere ensayo por ultrasonidos o radiográfico según grado y tamaño; más exigente para WPHY 65/70 |
| Aplicación típica | Plantas de proceso, refinerías, centrales eléctricas, tuberías químicas | Tuberías de transmisión de petróleo/gas, líneas de recolección, estaciones de compresión |

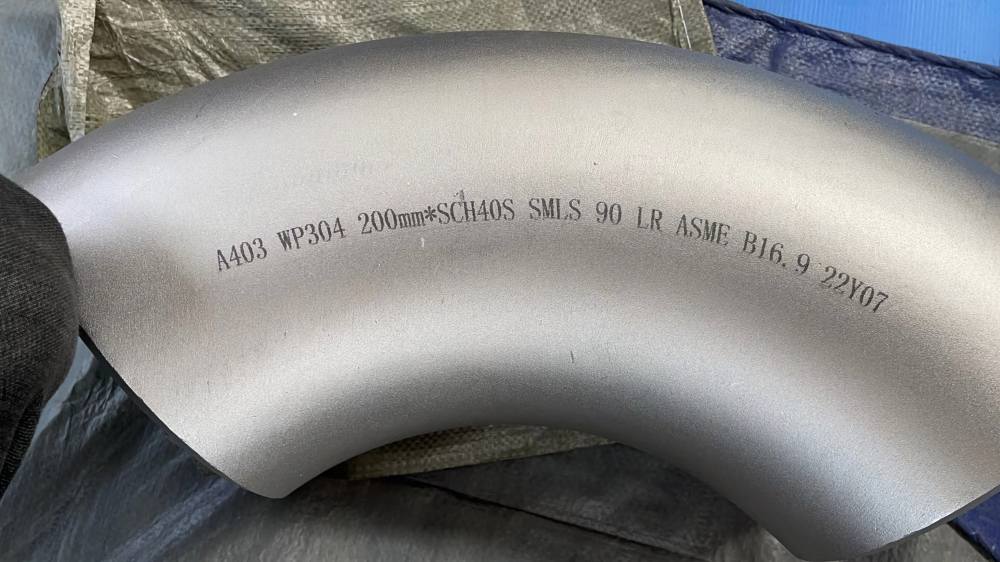

ASME B16.9 es la norma dimensional y de tolerancias para accesorios de soldadura a tope fabricados en fábrica a partir de material forjado. No prescribe composición química ni propiedades mecánicas directamente; remite a especificaciones de material ASTM como A234, A403, A420, A815 y B366. Por eso B16.9 es tan amplio — la misma geometría de codo de 90 grados puede fabricarse en acero al carbono A234 WPB, acero de baja aleación A234 WP11, acero inoxidable A403 WP304L o Inconel 625 B366, todos bajo dimensiones B16.9.
MSS SP-75 es más específico por diseño. Cubre accesorios de soldadura a tope forjados de alta resistencia, destinados específicamente a servicio de tuberías y transmisión de petróleo y gas. Combina requisitos dimensionales con requisitos estrictos de material, tratamiento térmico, ensayos y trazabilidad. La norma se desarrolló porque los accesorios de tubería necesitan mayor límite elástico, mejor tenacidad y un control de calidad más estricto que los accesorios típicos de plantas de proceso.
En HT PIPE vemos esta distinción en casi cada RFQ. Un cliente de refinería pide "codo 8" SCH 80, A234 WPB" — eso es B16.9. Un EPC de tuberías pide "codo 90° LR 8" STD, A860 WPHY 65, MSS SP-75, Charpy a -20°F" — es una conversación completamente distinta.
La selección de material es la línea divisoria más clara. B16.9 es agnóstico respecto al material; simplemente se elige un grado ASTM que se ajuste al servicio. Los accesorios MSS SP-75 se fabrican según grados ASTM A860 WPHY, que están diseñados específicamente para coincidir con los grados de tubería API 5L en términos de resistencia y compatibilidad química.
| Grado del accesorio | Límite elástico mín. | Resistencia a tracción mín. | Tubería equivalente habitual |
|---|---|---|---|
| A234 WPB | 35 ksi (240 MPa) | 60 ksi (415 MPa) | API 5L Gr B / A106 Gr B |
| A234 WP11 Cl.2 | 30 ksi (205 MPa) | 60 ksi (415 MPa) | Tubería de servicio 1,25Cr-0,5Mo |
| A403 WP304L | 30 ksi (205 MPa) | 70 ksi (485 MPa) | Tubería inoxidable A312 TP304L |
| A860 WPHY 52 | 52 ksi (360 MPa) | 66 ksi (455 MPa) | API 5L X52 |
| A860 WPHY 65 | 65 ksi (450 MPa) | 77 ksi (530 MPa) | API 5L X65 |
| A860 WPHY 70 | 70 ksi (485 MPa) | 82 ksi (565 MPa) | API 5L X70 |
El mayor límite elástico de los grados MSS SP-75 importa porque las tuberías operan a tensiones circunferenciales más elevadas. Un oleoducto de 36" a 1.000 psi necesita accesorios con significativamente más resistencia que una línea de proceso de 6" a 150 psi. Usar A234 WPB en una tubería de alto límite elástico sería una infracción del código y un riesgo de seguridad.
El ensayo de impacto Charpy con entalla en V es donde MSS SP-75 realmente se separa de B16.9. El propio ASME B16.9 no exige ensayo de impacto; se siguen los requisitos de la especificación de material referenciada. Para A234 WPB, el ensayo de impacto solo es necesario si la temperatura de diseño cae por debajo de la curva de exención del material, que suele estar en torno a -20°F para el acero al carbono.
MSS SP-75 hace obligatorio el ensayo de impacto Charpy independientemente de la temperatura de servicio. La Tabla 2 de la norma exige una energía absorbida media de al menos 20 ft-lb (27 J) con ningún valor individual por debajo de 15 ft-lb (20 J) para WPHY 52, 60, 65 y 70. La temperatura de ensayo varía según el grado: para WPHY 42 y 52 la temperatura estándar es 0°F, mientras que para WPHY 60, 65 y 70 es -20°F a menos que el comprador especifique una temperatura inferior como -40°F o -50°F para servicio ártico.
Por nuestra experiencia de taller, este es el ensayo que más retrasos causa en los pedidos de WPHY. En una ocasión un lote de tes WPHY 65 falló el Charpy por 2 ft-lb en una probeta. La causa raíz fue una velocidad de enfriamiento ligeramente alta tras el normalizado. Renormalizamos todo el lote, reensayamos y superamos. Ese retraso nos costó 5 días pero evitó un fallo en obra. La tenacidad de tubería no es algo con lo que se pueda negociar.
Tanto ASME B16.9 como MSS SP-75 especifican una tolerancia de espesor de pared de +12,5% / -12,5% respecto al espesor nominal o pedido. La diferencia no está en el porcentaje sino en cómo se aplica y qué verificaciones dimensionales adicionales se exigen.
MSS SP-75 impone límites adicionales sobre ovalidad, distribución del espesor de pared alrededor de la circunferencia del accesorio y zonas de transición. Para accesorios de alto límite elástico, el espesor mínimo de pared en cualquier punto generalmente no debe ser inferior al 87,5% del espesor nominal especificado. Dado que estos accesorios se utilizan en tuberías donde el sobreespesor de corrosión y la contención de presión están calculados con precisión, el comprador suele añadir requisitos suplementarios de espesor de pared más allá de la norma.
La tolerancia del diámetro exterior también es similar pero se controla más estrictamente en la práctica para los pedidos MSS SP-75 de tuberías porque los equipos de soldadura automatizada (soldadura orbital, estaciones de doble unión) exigen una consistencia de OD mayor que la soldadura manual en obra. Habitualmente vemos especificaciones de compra que requieren +1,5% / -0,5% de OD para codos WPHY 65 destinados a líneas de soldadura automatizada.
El árbol de decisión es sencillo en la mayoría de casos: si la especificación de tubería hace referencia a API 5L, a códigos de diseño de tuberías (ASME B31.4 para líquidos, B31.8 para gas) o utiliza grados de material de alto límite elástico, especifique MSS SP-75. Para refinerías, química, energía y tuberías de proceso generales bajo ASME B31.3 o B31.1, especifique ASME B16.9.
Sin embargo, hay casos intermedios. Algunos EPC redactan especificaciones que dicen "dimensiones ASME B16.9, material ASTM A860 WPHY 65, con requisitos de ensayo MSS SP-75". Esto es técnicamente una especificación híbrida. Es habitual y aceptable cuando el comprador quiere la geometría de B16.9 con los requisitos de tenacidad y calidad de MSS SP-75. Cotizamos estos casos con frecuencia y nos aseguramos de que nuestro plan de ensayos satisfaga el requisito más restrictivo de ambas normas.
Otro caso intermedio es el acero al carbono de baja temperatura. Los accesorios ASTM A420 WPL6 bajo B16.9 se utilizan para servicio a baja temperatura hasta -50°F e incluyen ensayo de impacto. Pero siguen sin ser accesorios de tubería de alto límite elástico; son accesorios de planta de proceso para baja temperatura. La confusión surge porque ambos involucran ensayos de impacto. El factor diferenciador clave es el nivel de límite elástico: WPL6 tiene 35 ksi de límite elástico mínimo, mientras que WPHY 65 tiene 65 ksi.
Analizamos cada consulta que llega a nuestro departamento de ventas. Así se reparte nuestro volumen real de RFQ entre estas dos normas y qué impulsa la elección:
Cuando cotizamos WPHY 65, añadimos automáticamente una nota sobre temperatura de Charpy, alcance de END y tratamiento térmico. Los compradores que no están familiarizados con MSS SP-75 a menudo pasan por alto estos requisitos y luego reciben un suplemento inesperado de su proveedor. Preferimos señalarlos de antemano.
Aquí hay tres ejemplos reales que ilustran cuándo gana cada norma:
No. A234 WPB tiene un límite elástico mínimo de solo 35 ksi, mientras que los grados de tubería como WPHY 52, 65 o 70 igualan los requisitos de tensión circunferencial de las líneas de transmisión de alta presión. Usar WPB en una tubería diseñada para tubería API 5L X65 o X70 infravaloraría todo el sistema y no pasaría la revisión de diseño ni la inspección.
Sí, MSS SP-75 está redactado para accesorios de acero al carbono y de baja aleación de alta resistencia. No cubre acero inoxidable ni aleaciones de níquel. Si necesita accesorios de soldadura a tope en inoxidable o aleación, debe usar ASME B16.9 con la especificación de material ASTM apropiada, como A403 para acero inoxidable o B366 para aleaciones de níquel.
Ambas normas listan +12,5% / -12,5% de tolerancia de espesor de pared. Sin embargo, MSS SP-75 es más restrictivo en la práctica porque las especificaciones de tubería de alto límite elástico suelen imponer requisitos adicionales sobre espesor mínimo, ovalidad y uniformidad dimensional. El porcentaje es el mismo, pero los criterios de aceptación y la intensidad de inspección son mayores.
Los accesorios ASTM A860 WPHY se normalizan, se normalizan y revenen, o se templan y revenen según el grado y el tamaño. WPHY 65 y WPHY 70 en tamaños grandes suelen requerir templado y revenido para alcanzar la combinación de resistencia y tenacidad necesaria. Los registros de tratamiento térmico forman parte del paquete de documentación obligatorio.
MSS SP-75 requiere ensayos no destructivos para los grados WPHY 60 y superiores y para ciertos tamaños. La norma permite el ensayo por ultrasonidos como alternativa a la radiografía. Muchos compradores especifican tanto UT como RT, además del examen de superficie por partículas magnéticas o líquidos penetrantes, para accesorios críticos de tubería. Siempre confirmamos el alcance exacto de END antes de la producción.
Fíjese en el grado de material y la descripción del servicio. Si el material es A234 WPB/WP11/WP22 o A403 WP304/316, es B16.9. Si el material es A860 WPHY o el servicio se describe como tubería, línea de recolección, línea de transmisión o estación de compresión, es casi con seguridad MSS SP-75. Compruebe también los requisitos de ensayo: el Charpy obligatorio a una temperatura específica es un claro indicador de MSS SP-75.
