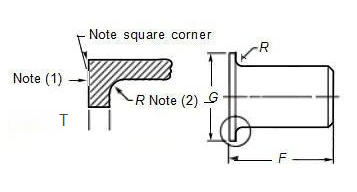

DIMENSIONES de Stub End

Nominal Tubo Tamaño(NPS)	DN	Diámetro exterior del cilindro		Longitud del patrón largo, F[Notas (3), (4)]	Longitud del patrón corto, F[Notas (3), (4)]	Radio del filete, R[Nota (5)]	Diámetro del solape, G[Nota (6)]
		Max.	Min.
1/2	15	22.8	20.5	76	51	3	35
3/4	20	28.1	25.9	76	51	3	43
1	25	35.0	32.6	102	51	3	51
1 1/4	32	43.6	41.4	102	51	5	64
1 1/2	40	49.9	47.5	102	51	6	73
2	50	62.4	59.5	152	64	8	92
2 1/2	65	75.3	72.2	152	64	8	106
3	80	91.3	88.1	152	64	10	127
3 1/2	90	104.0	100.8	152	76	10	140
4	100	116.7	113.5	152	76	11	157
5	125	144.3	140.5	203	76	11	185
6	150	171.3	167.5	203	89	13	218
8	200	222.1	218.3	203	102	13	270
10	250	277.2	272.3	254	127	13	324
12	300	328.0	323.1	254	152	13	381
14	350	359.9	354.8	305	152	13	413
16	400	411.0	405.6	305	152	13	470
18	450	462	456	305	152	13	533
20	500	514	507	305	152	13	584
22	550	565	558	305	152	13	641
24	600	616	609	305	152	13	692

NOTAS GENERALES:

(a) Todas las dimensiones están expresadas en milímetros.

(b) Las condiciones de servicio y la construcción de las juntas suelen determinar los requisitos de longitud de los extremos cortos. Por lo tanto, el comprador debe especificar si desea un accesorio largo o corto al realizar el pedido.

NOTAS:

(1) El acabado de la cara de la junta debe cumplir con la norma ASME B16.5 para bridas de cara elevada.

(2) El espesor de solapa T no debe ser inferior al espesor nominal de la pared de la tubería.

(3) Cuando se utilizan extremos cortos con bridas más grandes en las clases 300 y 600 (PN50 y PN110) y con la mayoría de los tamaños en las clases 900 (PN150) y superiores, y cuando se utilizan extremos largos con bridas más grandes en las clases 1500 y 2500, (PN260 y PN420), puede ser necesario aumentar la longitud de los extremos acortados para evitar que la brida cubra la soldadura. Dichos aumentos de longitud se acordarán entre el fabricante y el comprador.

(4) Cuando se empleen revestimientos especiales, como lengüetas y ranuras, macho y hembra, etc., se debe proporcionar un espesor de solape adicional, y dicho espesor adicional se sumará a la longitud básica F (no se incluirá en ella).

(5) Estas dimensiones se ajustan al radio establecido para las bridas de unión solapada en ASME B16.5, Bridas para tuberías y accesorios con bridas.

(6) Esta dimensión se ajusta a los revestimientos mecanizados estándar que se muestran en ASME B16.5. La cara posterior del solape se mecanizará para que se ajuste a la superficie sobre la que se asienta. Cuando se vayan a aplicar revestimientos de junta anular, utilice la dimensión K que se indica en ASME B16.5.
