El acero ASTM A234 WPB es el material más utilizado en accesorios de tubería de acero al carbono. Se fabrica según ASTM A234 / ASME SA234, con resistencia a la tracción mínima de 415 MPa y límite elástico de 240 MPa. Su temperatura de servicio va de −29 °C a 425 °C. A continuación se detallan las razones técnicas y económicas para elegir WPB frente a otras opciones.
El WPB se compone principalmente de carbono (≤ 0,30%) y manganeso (0,29–1,06%), con contenidos controlados de fósforo (≤ 0,05%) y azufre (≤ 0,058%). La elongación mínima es del 22%, lo que le da buena ductilidad para la conformación de accesorios. La dureza máxima es de 197 HB. Para más información técnica completa, consulte la norma ASTM A234: guía completa.
| Parámetro | A234 WPB | A234 WPC | A234 WP11 CL3 | A234 WP22 CL3 | A860 WPHY-70 |
|---|---|---|---|---|---|
| Tipo | Carbono | Carbono (alto C) | 1¼Cr-½Mo | 2¼Cr-1Mo | Carbono (alta resistencia) |
| Resistencia a la tracción, mín. | 415 MPa | 485 MPa | 520 MPa | 520 MPa | 485 MPa |
| Límite elástico, mín. | 240 MPa | 275 MPa | 310 MPa | 310 MPa | 485 MPa (70 ksi) |
| Temperatura máx. continua | 425 °C | 425 °C | 550 °C | 600 °C | 425 °C |
| Coste relativo (WPB = 100%) | 100% | 105–110% | 150–180% | 180–220% | 120–140% |
| Disponibilidad | Amplia | Amplia | Moderada | Moderada | Baja (especializado) |
| Aplicación principal | Petróleo, gas, agua, HVAC | Mayor resistencia requerida | Vapor, petroquímica | Hidrocracking, plantas de poder | Oleoductos/gasoductos de alta presión |
El WPB cuesta entre un 30–50% menos que los grados de aleación (WP11, WP22) y un 50–80% menos que accesorios de acero inoxidable (ASTM A403 WP316L). En proyectos de media y baja temperatura donde la resistencia al creep no es un factor de diseño, el WPB ofrece la combinación más económica de resistencia mecánica y soldabilidad.
En sistemas de suministro de agua, HVAC y redes de gas natural de media presión, los accesorios WPB tienen una vida útil estimada de 10–20 años sin necesidad de mantenimiento adicional, siempre que se respete el programa de pintura o galvanización según el ambiente de instalación.

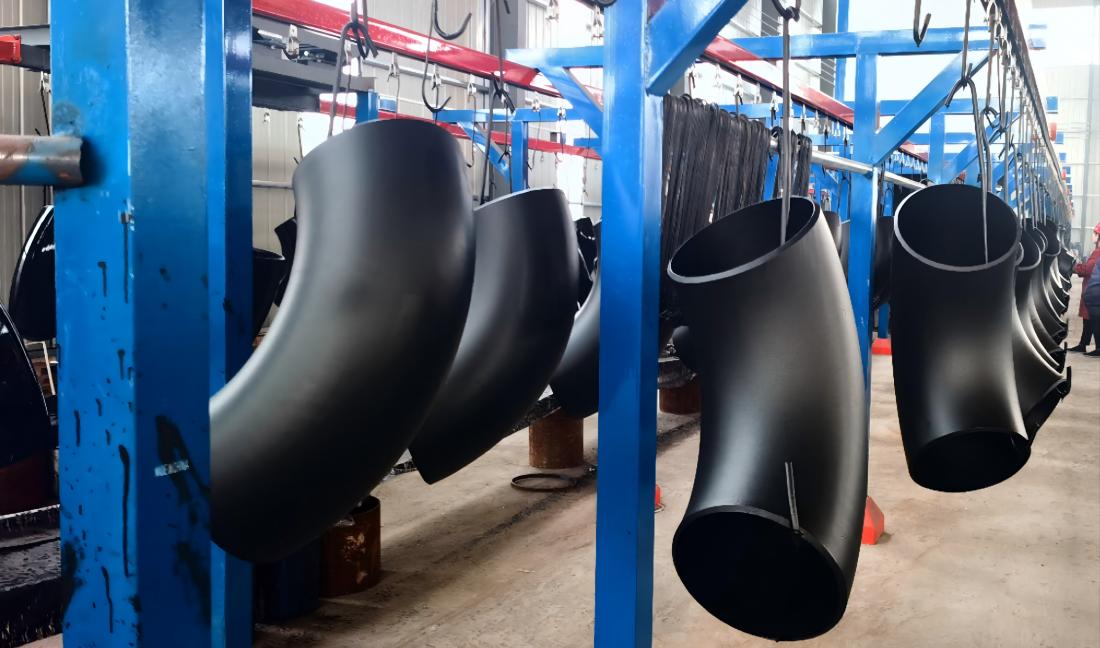

Los accesorios A234 WPB se fabrican por varios métodos según el diámetro:
| Tratamiento superficial | Espesor | Vida útil estimada | Ambiente recomendado |
|---|---|---|---|
| Pintura anticorrosiva (standard) | 40–80 μm | 3–5 años | Interior, sin humedad |
| Galvanizado en caliente (ASTM A123) | ≥ 85 μm | 15–25 años | Exterior, urbano |
| Recubrimiento epoxi (FBE) | ≥ 200 μm | 20–30 años | Subterráneo, enterrado |
| Recubrimiento 3PE | ≥ 2,5 mm total | 30–50 años | Marino, H₂S, enterrado agresivo |
Para resolver el problema de la baja resistencia a la corrosión del WPB en ambientes ácidos (sin recurrir a accesorios completos de aleación de níquel como Inconel 625, que cuestan 5–8 veces más), se está extendiendo el uso de tuberías compuestas de tres capas: capa exterior de WPB para resistencia mecánica, capa intermedia de polipropileno, y capa interior de aleación resistente a la corrosión (como aleación 825 o Inconel 625). Esta solución reduce el coste en un 50–70% frente a accesorios íntegramente de aleación de níquel.
Cuando la temperatura de diseño supera los 425 °C. El WP11 CL3 resiste hasta 550 °C y el WP22 CL3 hasta 600 °C. Por debajo de 425 °C, el WPB es suficiente en la mayoría de los casos. La diferencia de coste es significativa: WP11 cuesta 50–80% más que WPB, y WP22 hasta 120% más.
Sí, con condiciones. Según NACE MR0175 / ISO 15156, el WPB se puede usar en servicio agrio siempre que la dureza no supere los 22 HRC (Rockwell C) y el material no haya sido endurecido por trabajo en frío. Se debe exigir al fabricante que declare la dureza final en el MTC y que el tratamiento térmico asegure una microestructura adecuada.
WPHY-70 tiene un límite elástico mínimo de 485 MPa (70 ksi), el doble que WPB (240 MPa). Esto permite usar accesorios de menor espesor para la misma presión de diseño, reduciendo peso y coste de transporte. Sin embargo, WPHY-70 es más caro y su disponibilidad es menor. Se usa principalmente en oleoductos y gasoductos de alta presión (clase 600 y superior), mientras que WPB cubre la mayoría de las aplicaciones de clase 150 y 300.
Sí. La galvanización en caliente según ASTM A123 es un tratamiento posterior habitual para accesorios WPB que se instalan en ambientes exteriores o subterráneos. No afecta las propiedades mecánicas del WPB porque la temperatura de inmersión en zinc fundido (~450 °C) está por debajo del límite de servicio del WPB. El espesor mínimo de galvanizado debe ser de 85 μm según ASTM A123 para piezas de ≥ 6 mm de espesor.
El precio varía según el mercado, el origen (China, India, Europa) y el volumen del pedido. A modo de referencia, un codo LR 90° NPS 6 SCH 40 de WPB fabricado en Asia suele estar en un rango de 8–15 USD por pieza FOB, mientras que fabricado en Europa puede costar 25–40 USD. Para cotización precisa, consulte directamente con el proveedor indicando la norma (A234 WPB), el tamaño (NPS 6), el schedule (SCH 40) y la cantidad requerida.
