Los

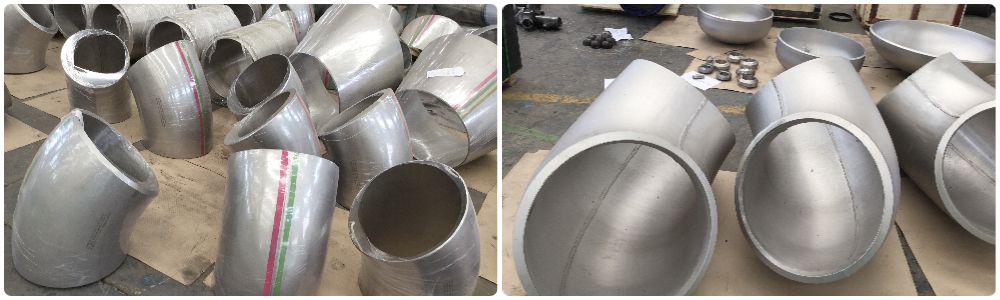

Codos de acero inoxidable, como el material más comúnmente utilizado en
accesorios de tubería acero inoxidable y el tipo más comúnmente utilizado en sistemas de tuberías, se dividen generalmente en codos soldados de acero inoxidable y codos sin soldadura.
HT PIPE produce
Codos de acero inoxidable de acuerdo con la norma ASTM A403, seleccionando acero inoxidable austenítico (por ejemplo, WP304, WP304L, WP316, WP316L, etc.), garantizando la resistencia a la corrosión y las propiedades mecánicas a través del análisis de la composición química.
Los tipos más comunes de Codos son:
Codos de Radio Largo, Codos Reductores de Radio Largo, Retornos de Radio Largo, Codos de Radio Corto, Restablecimientos de 180 Grados de Radio Corto, Codos 3D
Codo de 90 Grados |
Codo de 180º |
Codo Reductor |
Curva de Tubería |
Codo de acero Inoxidable Soldado a tope:
Diámetro nominal: DN15-DN1200 (NPS 1/2"-48"), de los cuales DN500 (NPS 20") y superiores se suelen utilizar en el proceso de soldadura:
Soldadura por arco de argón (TIG): para soldaduras de alta precisión, el uso de protección de gas inerte para reducir las inclusiones de oxidación.
Soldadura por plasma: para accesorios de tubería de pared gruesa, fuerte penetración, calidad de soldadura estable.
Espesor de pared: SCH5S-SCH160 (de 1,24 mm a 60 mm), los codos de gran calibre (por ejemplo, DN600 y superiores) se fabrican principalmente con chapas de acero estampadas y soldadas.
Radio de curvatura: radio largo (R = 1,5D), radio corto (R = 1,0D) y especificaciones especiales (como 3D, 5D).
Los Codos soldados son adecuados para sistemas industriales de gran caudal y alta presión:
Sistema de tuberías industriales: adecuado para petroquímica, transmisión de gas natural y otros escenarios de gran diámetro y alto flujo, como tuberías de refinería, tanques de almacenamiento de GNL conectados.
Entorno de alta presión: capacidad de soporte de presión mejorada a través del proceso de soldadura multicapa, comúnmente utilizado en el sistema de clasificación de alta presión de clase 3000 y superior.
Requisitos personalizados: admite tamaños no estándar (p. ej., DN3800) y ángulos especiales (30°, 60°) para satisfacer trazados de tuberías complejos.
Codo de acero inoxidable sin soldadura
Diámetro nominal: DN15-DN500 (NPS 1/2"-20"), con tubo de acero sin soldadura como materia prima.
Espesor de pared: SCH10S-SCHXXS (1,0 mm a 45 mm), con mejor uniformidad de espesor de pared para codos de diámetro pequeño (por ejemplo, por debajo de DN200).
Radio de curvatura: radio largo estándar (R = 1,5D) es el principal, los radios cortos necesitan una personalización especial.
Codo sin soldadura por su alta precisión, adecuado para la industria alimentaria, médica y otras industrias que requieren una gran limpieza:
Industria de alta limpieza: alimentación, medicina y otros campos, porque no hay soldadura para evitar residuos de medios, en línea con las normas sanitarias (como 3A, GMP).
Entornos de alta temperatura y alta presión: sistemas de calderas, tuberías de centrales nucleares, etc., confiando en la alta resistencia a la fluencia y las propiedades mecánicas uniformes de las estructuras sin soldadura.
Control de fluidos de precisión: tuberías de instrumentos, equipos de laboratorio, que requieren paredes interiores lisas y baja resistencia al flujo.
Selección de puntos sin soldadura o soldados
Características del medio: selección prioritaria de medios corrosivos sin soldadura (como el material 316L); pueden seleccionarse medios no corrosivos para reducir el coste de la soldadura.
Nivel de presión: el sistema de alta presión (clase 600 o superior) recomienda el tipo sin soldadura, el sistema de presión media y baja puede ser de elección flexible.
Entorno de instalación: las escenas con vibraciones frecuentes necesitan el tipo sin soldadura para evitar el agrietamiento por fatiga de la soldadura.
Inspección y control de calidad de Codos de acero inoxidable HT PIPE
Pruebas no destructivas (NDE)
Pruebas radiográficas (RT): Detectan defectos como porosidad y grietas dentro de la soldadura, de acuerdo con los criterios de aceptación de
ASME B16.9.
Pruebas ultrasónicas (UT): Evalúan la uniformidad del espesor de la pared y detectan delaminación o inclusiones.
Pruebas de propiedades mecánicas
Ensayo de tracción y flexión: verificar la ductilidad y resistencia del material, ASTM A403 requiere un ángulo de flexión ≥ 180° sin grietas.
Ensayo de dureza: garantizar una dureza superficial ≤ 201 HB para evitar el riesgo de fractura frágil.
Verificación de la resistencia a la corrosión
Ensayo de corrosión intergranular: Detectar la resistencia del material a la corrosión intergranular por el método de inmersión en ácido sulfúrico-sulfato de cobre.
Certificación y registros
Certificado de material (MTC): Proporcionar la composición química, los registros de tratamiento térmico y los informes de ensayo, de acuerdo con la doble certificación ASME y ASTM.
Tendencia de desarrollo del codo de acero inoxidable
Actualización de la tecnología de soldadura: soldadura por láser, popularidad de la soldadura por plasma, reducción de la brecha de rendimiento entre la soldadura y el codo sin costura.
Innovación de materiales: acero inoxidable dúplex (como S32205) en el tipo soldado de mayor aplicación, teniendo en cuenta la fuerza y resistencia a la corrosión.
Instalación del Codo de acero inoxidable:
Especificaciones de soldadura: el uso de la soldadura
TIG, controlar la cantidad de entrada de calor para evitar la precipitación de carburo que conduce a la corrosión intergranular.
Diseño del soporte: establecer el espaciado del soporte de acuerdo con
ASME B31.3, para reducir el impacto de la tensión de vibración en la soldadura.
Los
codos de acero inoxidable se utilizan generalmente junto con
tuberías de acero inoxidable,
tees y
bridas para soldar a tope, etc.: deben corresponderse con el mismo material (ASTM A403) y nivel de presión (ASME B16.5) para garantizar la compatibilidad del sistema.
Los codos de acero inoxidable soldados y sin soldadura a tope tienen sus propios ámbitos de aplicación: soldados para diámetros grandes, de bajo coste, adecuados para aplicaciones a escala industrial; sin soldadura El tipo sin soldadura está dominado por escenarios de alta fiabilidad, precisión y alta presión. La selección real debe ser una combinación de medios, presión, coste y requisitos estándar.
Todos los accesorios producidos por HT PIPE cumplen prioritariamente las normas ASME B16.9, MSS, ISO, DIN, JIS y otras normas internacionales. Póngase en contacto con nosotros si necesita productos de tubería.
