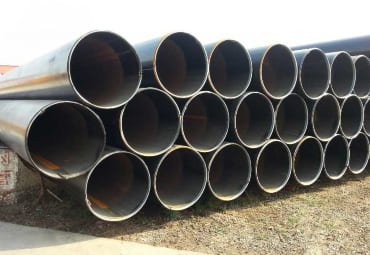

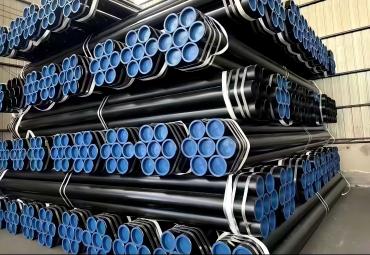

Tubería ASTM A106 — sin costura, de acero al carbono y diseñada para alta temperatura según la norma ASTM A106 — es la opción estándar en la industria para transportar gases como oxígeno, nitrógeno, argón, hidrógeno y vapor sobrecalentado. ¿El motivo principal? Al no tener costura longitudinal, eliminas el punto más débil de cualquier tubería: la línea de soldadura. En aplicaciones con gas a presión, una fuga no es un inconveniente — es un riesgo de seguridad.
En más de 18 años suministrando tubería para proyectos de gas industrial, hemos visto que el 90% de las especificaciones técnicas piden A106 Grado B en SCH 40 o SCH 80. No es casualidad: es la combinación que mejor equilibra resistencia mecánica, temperatura de servicio (hasta 540 °C) y costo por metro lineal. Si estás dimensionando una línea de gas, vapor o aire comprimido y tu ingeniero de diseño te ha pedido "tubería sin costura para alta temperatura", lo que necesitas es A106.
No todas las tuberías de acero al carbono sirven para gases industriales. La ASTM A106 tiene tres características que la diferencian de otras especificaciones como A53 o API 5L cuando hablamos de gas:
① Fabricación sin costura (seamless): A106 se produce por laminación en caliente a partir de un tocho perforado, sin soldadura longitudinal. Esto elimina el riesgo de fugas en la costura y permite soportar presiones más altas con menor espesor de pared. Para gases inflamables (hidrógeno, gas natural) o gases a presión, es un requisito obligatorio en la mayoría de los códigos de diseño.
② Diseñada para alta temperatura: A diferencia de API 5L (orientada a transporte de hidrocarburos a temperatura ambiente), A106 está específicamente diseñada para servicio a alta temperatura. El Grado B mantiene sus propiedades mecánicas hasta aproximadamente 540 °C. Esto la hace idónea para líneas de vapor sobrecalentado, gases de combustión y procesos petroquímicos donde la temperatura de operación supera los 200 °C.
③ Control de composición química: Los límites de carbono, manganeso, fósforo y azufre en A106 están ajustados para garantizar soldabilidad y resistencia a la termofluencia. El contenido de silicio mínimo (0,10%) asegura una desoxidación adecuada del acero (acero calmado), lo que se traduce en una microestructura más homogénea y menor riesgo de defectos internos.
Una tabla que todo ingeniero de proceso debería tener a mano. No todos los gases se comportan igual en contacto con acero al carbono. Algunos son perfectamente compatibles; otros requieren precauciones adicionales; unos pocos directamente exigen otro material.
| Gas | Compatibilidad | Precaución / Nota técnica |
|---|---|---|
| Oxígeno (O₂) | ✅ Compatible | Requiere limpieza y desengrase riguroso antes de la puesta en servicio. Residuos de aceite o grasa + O₂ a presión = riesgo de ignición espontánea. Se exige certificado de limpieza para servicio con oxígeno según ASTM G93. |
| Nitrógeno (N₂) | ✅ Compatible | Sin precauciones especiales. Es el gas industrial más transportado en tubería A106. Gas inerte, no genera corrosión ni reacción con el acero. |
| Argón (Ar) | ✅ Compatible | Gas noble, completamente inerte. Cero riesgo de corrosión o reacción química. Mismas condiciones que N₂. |
| Hidrógeno (H₂) | ⚠️ Condicionado | A temperaturas superiores a 200 °C puede causar fragilización por hidrógeno (el hidrógeno atómico difunde en el acero y reduce su ductilidad). Consulte las curvas de Nelson en API 941 para evaluar el riesgo según temperatura y presión parcial de H₂. Para servicio con hidrógeno a alta temperatura, considere acero con Cr-Mo (ASTM A335). |
| Vapor de agua | ✅ Compatible | Es la aplicación principal de A106. Para vapor sobrecalentado por encima de 400 °C, usar Grado B (no Grado A). Para temperaturas superiores a 500 °C, evaluar el espesor según ASME B31.1. La corrosión por condensado en arranques y paradas es el principal enemigo — prever drenajes en puntos bajos. |
| Gas natural comprimido (GNC) | ✅ Compatible | Para distribución a larga distancia se prefiere API 5L (más económica). A106 se reserva para estaciones de compresión, líneas de proceso en planta y tramos donde la temperatura supera los 120 °C. |
| Cloro (Cl₂) seco | ⚠️ Condicionado | El cloro seco (punto de rocío inferior a -40 °C) es compatible con acero al carbono. El cloro húmedo es altamente corrosivo y ataca el acero con rapidez — en ese caso cambie a acero inoxidable 316L o tubería con recubrimiento interno (PTFE/Halar). Verifique siempre la especificación de humedad del Cl₂ antes de seleccionar material. |
| SO₂ / gases ácidos | ❌ No recomendado | Corrosión rápida en presencia de humedad (formación de ácido sulfuroso/sulfúrico). Evalúe acero inoxidable 316L, aleaciones de níquel (Inconel, Hastelloy) o tubería con recubrimiento interno según la concentración. |
Nota: Esta tabla es una guía de referencia. La compatibilidad definitiva debe ser evaluada por el ingeniero de materiales del proyecto considerando las condiciones específicas de presión, temperatura, concentración y presencia de impurezas.
Una de las preguntas más frecuentes en obra y en oficina técnica es "¿qué Schedule pongo?". La respuesta corta: depende de tres variables — presión de diseño, temperatura de operación y el código de tuberías aplicable. La respuesta larga está en esta tabla, que cubre los escenarios más comunes en instalaciones de gas industrial.
| Condición de servicio | Schedule | Ejemplo típico | Código |
|---|---|---|---|
| Gas a presión baja-media (< 300 psi / 20 bar), temperatura < 200 °C | SCH 40 (STD) | Línea de nitrógeno en taller, aire comprimido de planta, distribución de argón | B31.3 |
| Gas a presión media-alta (300-900 psi), o vapor saturado hasta 250 psi | SCH 80 (XS) | Vapor a 150-250 psi en caldera industrial, oxígeno a presión, hidrógeno comprimido | B31.1 / B31.3 |
| Vapor sobrecalentado a alta presión (> 900 psi), temperatura > 400 °C | SCH 160 | Línea principal de vapor en central termoeléctrica, sobrecalentador, líneas de proceso en refinería | B31.1 |
| Presión extrema o pared gruesa por margen de corrosión elevado | SCH XXS | Inyección de alta presión en refinería, servicios con corrosión severa, líneas de blowdown | B31.3 |
En la práctica, el espesor exacto se calcula con la fórmula de esfuerzo circunferencial de ASME B31.3:
t = P × D / (2 × S × E + P × Y)
Donde: t = espesor mínimo de pared (mm), P = presión de diseño (MPa), D = diámetro exterior (mm), S = esfuerzo admisible del material a la temperatura de diseño (MPa), E = factor de eficiencia de junta (1.0 para tubería sin costura), Y = coeficiente del material (0.4 para acero al carbono a temperatura < 480 °C).
Si no tienes el dato de cálculo a mano, empieza con SCH 40 para servicios generales y ajusta según lo que determine el ingeniero de diseño del proyecto. Un error común es sobredimensionar "por si acaso": SCH 80 cuesta aproximadamente un 30-40% más que SCH 40 para el mismo diámetro, y el peso extra impacta en soportes, transporte e instalación.
Cuando comparas A106 con otras opciones del mercado para sistemas de gas, las ventajas son claras. No es la tubería más barata, pero sí la que menos problemas da a largo plazo:
Alta conductividad térmica: El acero al carbono de A106 transfiere calor de manera eficiente, lo que facilita el control de temperatura en líneas que requieren trazado de vapor (steam tracing) o aislamiento térmico. En aplicaciones de vapor, esta propiedad permite un calentamiento más uniforme de la línea durante el arranque, reduciendo el riesgo de golpe de ariete térmico.
Excelente relación resistencia-precio: Frente al acero inoxidable (ASTM A312 TP304/316), la A106 cuesta entre un 40% y un 60% menos por metro lineal para el mismo diámetro y Schedule. Para gases no corrosivos como nitrógeno o argón, no hay justificación técnica para usar inoxidable. Es gastar dinero donde no hace falta.
Disponibilidad inmediata: A106 Grado B en SCH 40 y SCH 80 es material de stock permanente en cualquier distribuidor serio. Los diámetros más comunes (1/2" a 12") suelen estar en almacén para entrega inmediata. Esto es crítico cuando tienes una parada de planta y necesitas reponer un tramo de tubería en 48 horas.
Cumplimiento normativo: A106 está explícitamente listada como material aceptable en ASME B31.1 (Power Piping), B31.3 (Process Piping) y B31.12 (Hydrogen Piping). Si tu proyecto debe cumplir con estos códigos, A106 no necesita justificación adicional — ya está precalificada.
Facilidad de soldadura: El contenido controlado de carbono (máx. 0,30% para Gr.B) y el CE (carbono equivalente) típicamente inferior a 0,43 hacen que A106 sea soldable con procedimientos estándar (GTAW/SMAW) sin necesidad de tratamientos térmicos post-soldadura para espesores moderados (< 19 mm). Para el soldador en campo, esto significa menos tiempo de preparación y menor costo de instalación.
Vida útil prolongada: Con un mantenimiento básico — inspección visual periódica, control de corrosión bajo aislamiento (CUI) y protección catódica en tramos enterrados — una línea de A106 puede operar sin problemas durante 20-30 años en servicio con gases no corrosivos.
Instalar tubería para gas industrial no es lo mismo que montar una línea de agua. Hay requisitos específicos que, si te los saltas, pueden convertir una instalación aparentemente correcta en un riesgo serio. Esto es lo que debes controlar:
Antes de soldar un tramo de A106 para servicio con gas, hay tres cosas que no se negocian:
Precalentamiento: Para espesores superiores a 25 mm, el código B31.3 exige un mínimo de 95 °C de precalentamiento. En la práctica, incluso para espesores menores, aplicar 100-150 °C con soplete o resistencia eléctrica es una buena costumbre — evita la fisuración en frío inducida por hidrógeno y mejora la penetración de la raíz. Si sueldas en un ambiente frío (< 10 °C), precalienta siempre, sin importar el espesor.
Metal de aporte: Para A106 Grado B, los electrodos más usados son E7018 (SMAW) y ER70S-6 (GTAW para pase de raíz). La clave es que el metal de aporte tenga una resistencia a la tracción igual o superior a la del metal base (60 ksi / 415 MPa). Usar un electrodo de menor grado es una no conformidad que te rechazarán en inspección.
Biselado y limpieza: El bisel debe ser de 30° a 37.5° según ASME B16.25, con cara de raíz de 1.6 mm y abertura de raíz de 2-3 mm. La zona a soldar (25 mm a cada lado de la junta) debe estar libre de óxido, grasa, pintura y humedad. Para servicio con oxígeno, la limpieza es aún más estricta — cualquier residuo orgánico es un peligro de ignición.
El PWHT no siempre es necesario, pero cuando lo es, no hay atajo posible:
| Condición | ¿Requiere PWHT? | Detalle |
|---|---|---|
| Espesor < 19 mm (ASME B31.1) | ❌ No requerido | Salvo que el WPS específico del proyecto lo indique |
| Espesor > 19 mm | ✅ Requerido | PWHT a 600-650°C, mantenimiento de 1 hora por cada 25 mm de espesor (mín. 1 h) |
| Servicio con hidrógeno (cualquier espesor) | ⚠️ Evaluar | API 941 puede exigir PWHT independientemente del espesor para reducir dureza en ZAC |
| ASME B31.3 — espesor > 19 mm | ✅ Requerido | Salvo que el diseño esté exento según las tablas de B31.3 (331.1.3) |
Para tubería de gas, cada junta soldada debe ser inspeccionada. El alcance mínimo de END depende de la categoría del fluido según B31.3:
Fluido categoría D (baja presión, no inflamable): Inspección visual al 100%. Radiografía o ultrasonido al 5% de las juntas.
Fluido categoría M (servicio normal — incluye gas natural, vapor, N₂, O₂, Ar): Inspección visual al 100%. Radiografía o ultrasonido al 10% de las juntas de soldadura a tope. Si se suelda con proceso automático (GMAW), el porcentaje puede reducirse al 5%.
Fluido categoría K (alta presión, servicio severo): Inspección visual al 100%. Radiografía o ultrasonido al 100% de las juntas a tope. Adicionalmente, ensayo de líquidos penetrantes (PT) o partículas magnéticas (MT) en el 100% de las superficies accesibles.
Prueba hidrostática: Toda línea de gas se prueba a un mínimo de 1.5 veces la presión de diseño (o según lo que indique el código). La prueba se mantiene durante al menos 30 minutos para diámetros pequeños (< 2") y hasta 2 horas para líneas de gran diámetro. Para gas, después de la prueba hidrostática es obligatorio secar completamente la línea (soplado con aire seco o nitrógeno, punto de rocío < -20 °C). El agua residual en una línea de gas es una invitación a la corrosión por picadura.
Una tubería de gas industrial no se instala y se olvida. El mantenimiento periódico es la diferencia entre una línea que dura 30 años y una que falla en 5. Aquí van los puntos que debes incluir en tu plan de inspección:
Inspección visual externa (frecuencia: cada 6-12 meses): Buscar signos de corrosión superficial, deformaciones, fugas (manchas, eflorescencias, olor), daños en el aislamiento térmico (CUI es el asesino silencioso del acero al carbono) y estado de soportes y abrazaderas. Una abrazadera suelta puede provocar vibración, y la vibración + gas a presión es una combinación peligrosa.
Medición de espesores por ultrasonido (UT) (frecuencia: cada 2-5 años según criticidad): Se establecen puntos de medición fijos (CML — Corrosion Monitoring Locations) en codos, derivaciones y tramos rectos. Si la tasa de corrosión supera los 0.125 mm/año, reducir frecuencia de inspección. Cuando el espesor remanente cae por debajo del espesor mínimo requerido por cálculo, programar reemplazo inmediato.
Detección de fugas (frecuencia: anual o según normativa local): Para gases inflamables (H₂, GN) usar detector de gas portátil (explosímetro) en bridas, válvulas y conexiones roscadas. Para gases inertes (N₂, Ar), prueba de burbujas con solución jabonosa en todas las uniones accesibles. Una fuga pequeña de nitrógeno no es tóxica, pero en un espacio confinado puede desplazar el oxígeno y crear riesgo de asfixia.
Corrosión bajo aislamiento (CUI): Este es el problema más subestimado en tuberías de gas. La humedad atrapada bajo el aislamiento térmico corroe el acero al carbono sin que nadie lo vea hasta que es demasiado tarde. Instalar anillos de sellado en los extremos del aislamiento, usar recubrimiento anticorrosivo bajo el aislante (epoxi rico en zinc o aluminio) y programar inspecciones de CUI cada 5 años en zonas húmedas o costeras. Hemos visto tuberías de 6" SCH 80 perforadas en 3 años por CUI en una planta a 500 metros del mar.
Los valores que todo MTC (Mill Test Certificate) de tubería A106 debe reflejar. Si un lote no cumple con estos mínimos, no puede despacharse como A106:
| Propiedad | Grado A | Grado B | Grado C | Unidad |
|---|---|---|---|---|
| Resistencia a la tracción, mín. | 48.000 | 60.000 | 70.000 | psi |
| Resistencia a la tracción, mín. (métrica) | 330 | 415 | 485 | MPa |
| Límite elástico, mín. | 30.000 | 35.000 | 40.000 | psi |
| Límite elástico, mín. (métrica) | 205 | 240 | 275 | MPa |
Qué significan estos números en la práctica:
Resistencia a la tracción (60 ksi / 415 MPa para Gr.B): Es la tensión máxima que soporta el material antes de romperse. En una línea de gas, este valor te dice cuánta presión aguanta la pared del tubo antes del fallo catastrófico. Es el número que entra en la fórmula de cálculo de espesor (S = esfuerzo admisible = resistencia tracción / factor de seguridad, típicamente 3.5 según B31.3).
Límite elástico (35 ksi / 240 MPa para Gr.B): Es la tensión a partir de la cual el material empieza a deformarse de forma permanente. Para gas a presión, no quieres que la tubería entre en régimen plástico — si ves un tubo hinchado, es que ya pasó el límite elástico y el fallo es cuestión de tiempo. La diferencia entre límite elástico y resistencia a la tracción (35 vs 60 ksi) es tu margen de seguridad: el material avisa antes de romperse.
Los límites de composición que dicta la norma ASTM A106 para cada grado. Estos valores son los que debe reportar la colada (heat analysis) en el MTC. La verificación de producto (product analysis) admite tolerancias adicionales según ASTM A530:
| Elemento | Grado A | Grado B | Grado C |
|---|---|---|---|
| Carbono, máx. % | 0,25 | 0,30 | 0,35 |
| Manganeso, % | 0,27 – 0,93 | 0,29 – 1,06 | 0,29 – 1,06 |
| Fósforo, máx. % | 0,035 | 0,035 | 0,035 |
| Azufre, máx. % | 0,035 | 0,035 | 0,035 |
| Silicio, mín. % | 0,10 | 0,10 | 0,10 |
Nota: Los valores de manganeso pueden incrementarse hasta 0,16% por encima del máximo indicado para tubería con espesor de pared inferior a 1,5 mm en el Grado A y hasta 1,35% en Grado B para ciertos diámetros, según notas de la tabla 1 de ASTM A106.
Un detalle que quien revisa MTCs conoce: el contenido de fósforo y azufre son indicadores de la calidad del acero. Un P y S por debajo de 0,020% sugiere buena práctica de fabricación del acero (proceso de desulfurización y desfosforización en cuchara). Si ves valores cerca del límite (0,030-0,035%), el acero es técnicamente conforme pero puede tener menor resiliencia y mayor tendencia a la fragilización, especialmente en servicio a baja temperatura.
La tubería A106 está presente en prácticamente cualquier instalación industrial que maneje gases o fluidos a temperatura elevada. Estos son los sectores donde más se especifica:
| Industria | Aplicación típica | Código aplicable |
|---|---|---|
| Refinería de petróleo | Líneas de vapor para stripping, líneas de gas de proceso, intercambiadores de calor, hornos | B31.3 |
| Generación de energía | Sobrecalentadores, recalentadores, líneas principales de vapor, líneas de alimentación de caldera | B31.1 |
| Plantas de hidrógeno | Reformado de vapor (SMR), líneas de H₂ a media temperatura, purificación PSA | B31.12 |
| Petroquímica | Líneas de transferencia de calor, reactores, líneas de gas de craqueo, vapor de proceso | B31.3 |
| Plantas de gas industrial | Llenado de cilindros, distribución de O₂/N₂/Ar, compresores, tanques de almacenamiento | B31.3 |
| Alimentación y bebidas | Líneas de vapor para esterilización (CIP/SIP), líneas de gas inerte para envasado | B31.1 / B31.3 |
| Farmacéutica | Vapor limpio para esterilización, agua sobrecalentada, líneas de nitrógeno de purga | B31.3 |
La tubería ASTM A106 se fabrica sin costura, lo que elimina el riesgo de fugas en la línea de soldadura longitudinal. Su composición de acero al carbono le da buena resistencia a temperaturas de hasta 540 °C y presiones elevadas, condiciones típicas en el transporte de gases industriales como nitrógeno, oxígeno, hidrógeno y vapor sobrecalentado. Además, está explícitamente listada como material aceptable en ASME B31.1 y B31.3, los códigos que rigen el diseño de tuberías de proceso y potencia.
Para vapor saturado a presiones moderadas (hasta 150-250 psi), se usa típicamente SCH 40. Para vapor sobrecalentado o presiones superiores a 600 psi, se recomienda SCH 80 o superior. El espesor exacto debe calcularse según ASME B31.1 (tuberías de potencia) o B31.3 (tuberías de proceso), que son los códigos que determinan el espesor mínimo requerido en función de la presión y temperatura de diseño. Un error frecuente es sobredimensionar: SCH 80 cuesta un 30-40% más que SCH 40 y pesa más, lo que impacta en soportes y costos de instalación.
Para espesores de pared reducidos (menos de 19 mm), generalmente no se requiere PWHT (tratamiento térmico post-soldadura). Para paredes más gruesas, ASME B31.3 exige PWHT. En todo caso, hay que verificar el WPS (Welding Procedure Specification) específico del proyecto. El precalentamiento a 100-150 °C es práctica común para evitar fisuración en frío, incluso cuando el código no lo exige. En servicios con hidrógeno, API 941 puede exigir PWHT para cualquier espesor con el fin de reducir la dureza en la zona afectada por el calor.
La tubería ASTM A106 es adecuada para oxígeno (con limpieza y desengrase previo), nitrógeno, argón, hidrógeno (con precaución a alta temperatura por riesgo de fragilización), gas natural comprimido (GNC) y vapor de agua. Para gases corrosivos como cloro húmedo o SO₂, no se recomienda acero al carbono sin recubrimiento protector — en esos casos evaluar acero inoxidable 316L o aleaciones especiales. En servicios con hidrógeno a alta temperatura, consulte API 941 (curvas de Nelson) para evaluar el riesgo de ataque por hidrógeno.
