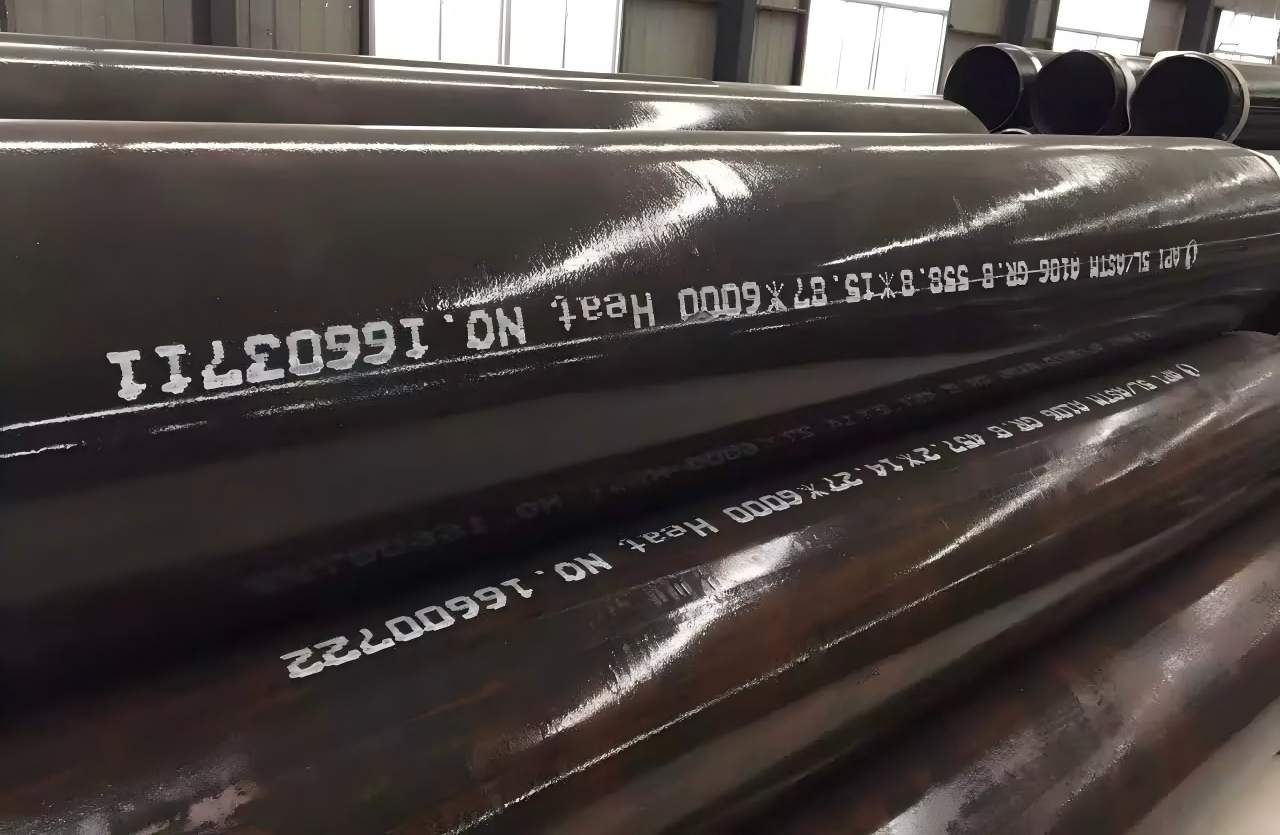

Tubería ASTM A106 Gr B

¿Qué es la Tubería ASTM A106 Gr B?

La tubería ASTM A106 Grado B es una tubería de acero al carbono sin costura, con un límite elástico mínimo de 240 MPa (35,000 psi) y una resistencia a la tracción mínima de 415 MPa (60,000 psi). Es, con diferencia, el grado más usado de la normativa ASTM A106 — calculamos que 8 de cada 10 pedidos de tubería A106 que procesamos son Grado B.

Según la norma ASTM A106-19a (última edición), el Gr.B está diseñado para servicio a alta temperatura, con un rango de operación continuo desde -29 °C hasta 540 °C. Si tu proyecto maneja vapor, hidrocarburos calientes o gases de proceso a más de 200 °C, este es el material que necesitas.


Especificación Astm a106 Grado

Grado	Tubería sin soldadura ASTM A106 Grado B
Estándar	ASTM A106, ASME SA106, ASME B36.10
Fabricación	Laminado en frío y estirado en frío
Tipo	sin soldadura
Tamaño	1/2” NB to 48” NB, 3.175mm-1219.2mm, DN6-DN1200
Longitud	6 Meters, 12 Meters, Customized
Espesor	3-12mm
Especializado en	Tubo ASTM A106 grado B de gran diámetro
Calendarios	Schedule 20, 30, 40, Standard (STD), 80, 100, 120, 140, 160, XXH & heavier
Norma ASME	B36.10M
Extremo	Extremo liso, extremo biselado, roscado

Equivalente aproximado a Q235 en norma china y P265GH en EN 10216-2.

Composición química Astm a106 Grade B

Material	C	Mn	P≤	S≤	Cu	Ni≤	Cr	Mo≤	V	Si≥
Astm 106 gr. B	0.3	0.29-1.06	0.04	0.04	0.4	0.4	0.4	0.15	0.08	0.1

El Si mínimo de 0.10% distingue a A106 de A53

Propiedades mecánicas Astm a106 Grade B

Material	ASTM A106 Gr. B
Resistencia a la tracción	60,000 (415) MPa
Límite elástico (0.2%Offset)	35,000 (240) MPa
Elongation (min)	20%

ASME SA 106 GR B Density:

7.85g/cm³( 7850kg/m³)

SA 106 GR B Rango de Temperatura

Temperatura máxima de funcionamiento: aproximadamente 540 °C (1000 °F).
Temperatura mínima de funcionamiento: aproximadamente -29 °C (-20 °F).


Tubería ASTM A106 GR B Dimensions

NPS	OD(mm)	Sch10	Sch20	Sch30	Sch40	STD	Sch60	Sch80	XS
1/8	10.3	1.24		1.45	1.73	1.73		2.41	2.41
1/4	13.7	1.65		1.85	2.24	2.24		3.02	3.02
3/8	17.1	1.65		1.85	2.31	2.31		3.2	3.2
1/2	21.3	2.11		2.41	2.77	2.77		3.73	3.73
3/4	26.7	2.11		2.41	2.87	2.87		3.91	3.91
1	33.4	2.77		2.90	3.38	3.38		4.55	4.55
1 1/4	42.2	2.77		2.97	3.56	3.56		4.85	4.85
1 1/2	48.3	2.77		3.18	3.68	3.68		5.08	5.08
2	60.3	2.77		3.18	3.91	3.91		5.54	5.54
2 1/2	73	3.05		4.78	5.16	5.16		7.01	7.01
3	88.9	3.05		4.78	5.49	5.49		7.62	7.62
3 1/2	101.6	3.05		4.78	5.74	5.74		8.08	8.08
4	114.3	3.05		4.78	6.02	6.02		8.56	8.56
5	141.3	3.40			6.55	6.55		9.53	9.53
6	168.3	3.40			7.11	7.11		10.97	10.97
8	219.1	3.76	6.35	7.04	8.18	8.18	10.31	12.70	12.70
10	273.1	4.19	6.35	7.8	9.27	9.27	12.7	15.09	12.70
12	323.9	4.57	6.35	8.38	10.31	9.53	14.27	17.48	12.70
14	355.6	6.35	7.92	9.53	11.13	9.53	15.09	19.05	12.70
16	406.4	6.35	7.92	9.53	12.70	9.53	16.66	21.44	12.70
18	457	6.35	7.92	11.13	14.27	9.53	19.05	23.83	12.70
20	508	6.35	9.53	12.70	15.09	9.53	20.62	26.19	12.70
22	559	6.35	9.53	12.70		9.53	22.23	28.58	12.70
24	610	6.35	9.53	14.27	17.48	9.53	24.61	30.96	12.70
26	660	7.92	12.7			9.53			12.70
28	711	7.92	12.7	15.88		9.53			12.70
30	762	7.92	12.7	15.88		9.53			12.70

Cómo Calcular el Peso de Tubería ASTM A106 Gr B

Para estimar el peso sin tabla, usá esta fórmula (válida para acero al carbono con densidad 7.85 g/cm³):

Peso (kg/m) = (OD - WT) × WT × 0.02466
Donde OD = diámetro exterior en mm, WT = espesor de pared en mm

Ejemplo para 4″ SCH 40 (OD 114.3 mm, WT 6.02 mm):
(114.3 - 6.02) × 6.02 × 0.02466 = 16.07 kg/m

Para pedidos grandes donde cada kilo cuenta en el flete, esta fórmula te permite verificar los pesos del MTC y detectar discrepancias antes de autorizar el embarque.

Precio de Tubería sin costura ASTM A106

ASTM A106 GR B Schedule 40: US$0,40 - 0,90 por kilogramo
Tubería A106 Gr B SMLS: US$480 - 629 por ton
Tubería SCH 40 ASTM A106: US$480 - 629 por ton

Aplicaciones de las Tuberías de presión sin soldadura ASME SA 106 grado B

Tuberías de vapor y tuberías de recalentamiento.
Tubos de calderas.
Reactores, intercambiadores de calor.
Sistemas de vapor, condensado y agua a alta presión.
Recipientes a presión (como tanques de almacenamiento, recipientes de reactores).

A106 GR B VS API 5L: ¿Cuál elegir?

Esta comparación aparece en casi todas las reuniones de ingeniería de materiales. Los dos son Grado B, los dos son acero al carbono, y sus propiedades mecánicas mínimas son casi idénticas. Sin embargo, están pensados para escenarios muy distintos.

Característica	ASTM A106 Gr B	API 5L Gr B
Propósito principal	Servicio a alta temperatura en plantas de proceso, calderas y refinerías	Transporte de petróleo, gas y agua en ductos de larga distancia
Temperatura máxima	540 °C (1000 °F)	Generalmente limitada a 120 °C (248 °F) en servicio típico de ductos
Método de fabricación	Exclusivamente sin costura (seamless)	Sin costura o soldada (ERW, SAWL, SSAW)
Norma dimensional	ASME B36.10 / B36.19	API 5L (dimensiones propias o ASME B36.10)
Ensayo hidrostático	60% del SMYS, mínimo 5 segundos	Según PSL1 o PSL2 (PSL2 más exigente)
Tracción mínima	415 MPa (60 ksi)	415 MPa (60 ksi) para PSL1; 415-760 MPa para PSL2
Límite elástico mín.	240 MPa (35 ksi)	245 MPa (35.5 ksi) para PSL1; 245-450 MPa para PSL2

En la práctica, si ves una especificación que pide "A106 Gr B o API 5L Gr B sin costura", no son automáticamente intercambiables. Revisa con el ingeniero de diseño si la temperatura de operación supera los 120 °C — si es así, A106 es la opción correcta.


¿Por qué elegirnos?

Certificación ISO 9001.
Disponibilidad de inspección por terceros (SGS/TÜV).
MTC EN 10204 3.1.
Prueba de aplastamiento.
Prueba hidráulica.
Pruebas eléctricas no destructivas.
Pruebas ultrasónicas.
Pruebas de corrientes parásitas.
Stock suficiente y entrega puntual

HT PIPE es un conocido proveedor y fabricante. Somos un proveedor de material ASTM A106 GR B con más de 15 años de experiencia en exportación. No solo suministramos tubos, placas y barras redondas, sino también accesorios para tubos, bridas, etc. Póngase en contacto con nosotros para obtener precios y tamaños personalizados de forma gratuita.

Casos de compra de clientes

TUBO DE 2« DE DIÁMETRO EXTERIOR, 0,105» DE ESPESOR, SIN SOLDADURA, MATERIAL SA-106 GR B (SECCIÓN DE 6 METROS)
Uso: caldera, sobrecalentador primario de presión media, sobrecalentador primario de baja presión, evaporador de presión media y evaporador de baja presión Gdr m11


Preguntas frecuentes

¿Cuál es la resistencia a la tracción de la tubería ASTM A106 Gr B?

La tubería ASTM A106 Grado B tiene una resistencia a la tracción mínima de 415 MPa (60,000 psi) y un límite elástico mínimo de 240 MPa (35,000 psi), con una elongación mínima del 20%. Estos valores son los que aparecen en el certificado MTC EN 10204 3.1 que acompaña cada lote.


¿ASTM A106 Gr B es equivalente a API 5L Gr B?

En composición química y propiedades mecánicas básicas son muy similares, pero no intercambiables sin revisión de ingeniería. A106 Gr B está diseñado para servicio a alta temperatura (hasta 540 °C), mientras que API 5L Gr B está orientado al transporte de hidrocarburos a larga distancia. Otra diferencia: A106 es siempre sin costura; API 5L puede ser soldado (ERW, SAWL) o sin costura.


¿Cuál es la temperatura máxima de servicio de la tubería A106 Gr B?

La temperatura máxima de funcionamiento continuo es de aproximadamente 540 °C (1000 °F). La temperatura mínima de servicio sin prueba de impacto es de -29 °C (-20 °F). Para operar por debajo de -29 °C, se requiere prueba de impacto Charpy V-notch según ASME B31.3, y el material debe cumplir los valores mínimos de energía absorbida que especifica el código.


¿Qué Schedule debo elegir para tubería ASTM A106 Gr B?

SCH 40 (STD) cubre la mayoría de aplicaciones generales. SCH 80 se usa para presiones más altas o cuando el cálculo de espesor según ASME B31.3 lo exige. SCH 160 y XXH se reservan para aplicaciones de extrema presión. El espesor exacto no se elige por regla general, sino por cálculo: t = PD / (2SE + PY), donde S es el esfuerzo admisible del material a la temperatura de diseño.
