Dimensiones del Reductor Concéntrico y Excéntrico

Reductor Concéntrico y Excéntrico  ASME B16.9

Vea también los reductores y accesorios ASTM A234 WPB disponibles en stock.


Qué hace un reductor

Un reductor es el accesorio que permite cambiar de diámetro dentro de una línea soldada a tope. En lugar de cortar la tubería y montar una brida de reducción, se intercala una pieza que concatena los dos tamaños en un solo cuerpo.

En ASME B16.9 los reductores se dividen en dos geometrías, concéntrica y excéntrica, y elegir entre ellas no es una cuestión estética. Decide dónde queda el punto bajo de la línea.

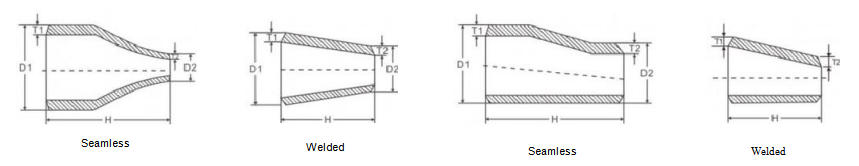

Concéntrico frente a excéntrico

En el reductor concéntrico los dos extremos comparten eje: la reducción es simétrica, como un cono truncado. Es la solución estándar en líneas verticales y en tramos horizontales donde no hay problema de acumulación.

En el excéntrico el eje del extremo pequeño queda desplazado respecto al grande, de forma que una de las generatrices del cono permanece paralela al eje de la tubería. Esa generatriz es lo que en obra se llama lado plano, y su orientación es lo que hay que decidir al instalarlo.

Cómo se calcula la excentricidad

La desviación entre los dos ejes es la mitad de la diferencia de diámetros exteriores. Si se reduce de NPS 6, con diámetro exterior de 168,3 mm, a NPS 4, con 114,3 mm, la excentricidad resulta de 27 mm. Ese es el desfase que hay que absorber en el trazado cuando se sustituye un reductor concéntrico por uno excéntrico.


Orientación del lado plano

Conviene empezar por una precisión: ASME B16.9 no impone la marca TOP o BOTTOM. Esa señalización es una convención de proyecto o de compra, no un requisito de la norma. Lo que sí hace la norma es definir la geometría; la orientación la decide la ingeniería según el servicio.

La marca debe seguir siendo legible después del conformado y del tratamiento, así que se graba o se rotula con pintura estable. Y conviene comprobarla una vez instalada la pieza: un reductor colocado al revés en la aspiración de una bomba es una avería anunciada.


Materiales y cédulas

Los reductores de soldadura a tope se suministran con las mismas especificaciones que el resto de accesorios B16.9: A234 WPB y WPC en acero al carbono, A403 WP304, WP304L, WP316 y WP316L en inoxidable, A420 WPL6 en baja temperatura y A815 en dúplex. El espesor se pide por cédula, igual que la tubería.

Un detalle de compra que evita discusiones: indicar la cédula del extremo mayor y del menor cuando son distintas. Ocurre con frecuencia en líneas de descarga, donde se refuerza el tramo de mayor diámetro.

Dónde se emplea cada uno

El concéntrico domina en líneas verticales, en tramos donde el fluido es gaseoso o donde no hay riesgo de acumulación, y en reducciones de instrumentación. El excéntrico es la norma en la aspiración de bombas y en cualquier tramo horizontal con líquido que pueda quedar retenido.

En servicios con sólidos arrastrados, el excéntrico con lado plano abajo mantiene el fondo continuo y evita que el material se deposite en el escalón. En líneas que se limpian con pig, en cambio, se prefiere el concéntrico, porque la sección se mantiene centrada y el paso de la herramienta es más limpio.

Errores frecuentes

El primero es estimar H a partir de los diámetros. Falla en la zona de gran tamaño, donde la progresión no es lineal. El segundo es corregir el salto entre NPS 12 y NPS 14 por considerarlo un error.

El tercero, y el más costoso, es instalar un reductor excéntrico con el lado plano en la posición equivocada. El cuarto es especificar «reductor B16.9» sin decir si es concéntrico o excéntrico, con lo que el suministrador tiene que adivinar.

Qué debe decir el pedido

Norma con su edición, tipo (concéntrico o excéntrico), los dos tamaños en orden, la cédula de cada extremo si difieren, el material con su especificación ASTM, el tipo de extremo y la clase de certificación. Si el proyecto exige orientación, hay que indicarla también.

HT PIPE suministra reductores concéntricos y excéntricos ASME B16.9 de NPS 1 a 24 en acero al carbono, inoxidable, aleación y dúplex, con certificado EN 10204 3.1. Envíe tipo, tamaños, cédula y material para oferta en 24 horas.


Preguntas frecuentes sobre los reductores

¿De qué depende la longitud H de un reductor?

Solo del tamaño mayor. Un 2 × 1 1/2 y un 2 × 1 tienen la misma H, 76 mm.

¿Concéntrico y excéntrico tienen la misma longitud?

Sí. Para la misma combinación de tamaños, el valor de H es idéntico en ambos; cambia la geometría, no la longitud.

¿Es correcto el salto de 203 a 330 mm entre NPS 12 y 14?

Sí, es el valor de la norma. No debe corregirse.

¿Cómo se orienta un reductor excéntrico en la aspiración de una bomba?

Con el lado plano arriba, para que no se forme una bolsa de vapor en la parte superior del tramo.

¿ASME B16.9 obliga a marcar TOP o BOTTOM?

No. Esa marca es una convención del proyecto o del comprador, no un requisito de la norma.

¿Cuánto se desplaza el eje al usar un excéntrico?

La mitad de la diferencia entre los diámetros exteriores. De NPS 6 a NPS 4, el desfase es de 27 mm.

¿Qué reductor conviene en una línea que se limpia con pig?

El concéntrico, porque mantiene la sección centrada y el paso de la herramienta resulta más limpio.

Tabla de reductores ASME B16.9

Solicite sin coste la tabla completa en PDF, con las combinaciones de NPS 1 a 24, longitudes H y la guía de orientación del lado plano.
