La norma ASTM B165 (edición vigente: B165-19) es la especificación estándar para tubos y tuberías sin costura de aleación de níquel-cobre (Ni-Cu). Define los requisitos de composición química, propiedades mecánicas, tratamiento térmico, tolerancias dimensionales y ensayos para dos designaciones UNS: UNS N04400 (Monel 400, comercialmente Ni68Cu28Fe) y UNS N04405 (Monel R-405, variante de maquinabilidad mejorada).
El título completo de la norma es Standard Specification for Nickel-Copper Alloy (UNS N04400) Seamless Pipe and Tube. ASTM B165 es la referencia para tubería de Monel 400 en aplicaciones de agua salada, procesamiento químico y ambiente marino. Su equivalente en el Código ASME para Calderas y Recipientes a Presión es ASME SB-165 (Sección II, Parte B), con requisitos técnicos idénticos.
HT PIPE (Zhengzhou Huitong Pipeline Equipment) suministra tubería sin costura Monel 400 conforme a ASTM B165-19 en diámetros nominales desde 1/8" hasta 8" (DN6 a DN200), con certificación EN 10204 3.1 y tratamiento térmico según la condición de entrega solicitada (recocido o aliviado de tensiones).
ASTM B165-19 cubre dos designaciones UNS dentro de la familia de aleaciones níquel-cobre, diferenciadas por el contenido de azufre y, en consecuencia, por su maquinabilidad:
| Designación UNS | Grado comercial | Contenido de azufre | Equivalente DIN | Característica distintiva |
|---|---|---|---|---|
| UNS N04400 | Monel 400 | S ≤ 0,024 | 2.4360 | Aleación base Ni-Cu, resistencia a corrosión marina y química, uso general en tubería de proceso |
| UNS N04405 | Monel R-405 | S 0,025–0,060 | 2.4361 | Variante de maquinabilidad mejorada por adición controlada de azufre; se prefiere en piezas mecanizadas y accesorios |
La diferencia fundamental entre N04400 y N04405 está en el azufre. Monel R-405 contiene azufre en rango controlado (0,025–0,060 %) que forma inclusiones de sulfuro de níquel-cobre, fragmentando la viruta durante el mecanizado y mejorando la trabajabilidad. La composición base y las propiedades mecánicas son equivalentes. En la práctica de ingeniería de tuberías, N04400 (Monel 400) es la designación más utilizada, con N04405 reservado para componentes que requieren mecanizado posterior.
| NPS in. | OD in. (mm) | Espesor de pared nominal, in. (mm) | |||
| Schedule No. 5 in. (mm) | Schedule No. 10 in. (mm) | Schedule No. 40 in. (mm) | Schedule No. 80 in. (mm) | ||
| 1/8 | 0.405 (10.3) | … | 0.049 (1.2) | 0.068 (1.7) | 0.095 (2.4) |
| 1/4 | 0.540 (13.7) | … | 0.065 (1.6) | 0.088 (2.2) | 0.119 (3.0) |
| 3/8 | 0.675 (17.1) | … | 0.065 (1.6) | 0.091 (2.3) | 0.126 (3.2) |
| 1/2 | 0.840 (21.3) | 0.065 (1.6) | 0.083 (2.1) | 0.109 (2.8) | 0.147 (3.7) |
| 3/4 | 1.050 (26.7) | 0.065 (1.6) | 0.083 (2.1) | 0.113 (2.8) | 0.154 (3.9) |
| 1 | 1.315 (33.4) | 0.065 (1.6) | 0.109 (2.8) | 0.133 (3.4) | 0.179 (4.5) |
| 1 1/4 | 1.660 (42.2) | 0.065 (1.6) | 0.109 (2.8) | 0.140 (3.6) | 0.191 (4.8) |
| 1 1/2 | 1.900 (48.3) | 0.065 (1.6) | 0.109 (2.8) | 0.145 (3.7) | 0.200 (5.1) |
| 2 | 2.375 (60.3) | 0.065 (1.6) | 0.109 (2.8) | 0.154 (3.9) | 0.218 (5.5) |
| 2 1/2 | 2.875 (73.0) | 0.083 (2.1) | 0.120 (3.0) | 0.203 (5.2) | 0.276 (7.0) |
| 3 | 3.500 (88.9) | 0.083 (2.1) | 0.120 (3.0) | 0.216 (5.5) | 0.300 (7.6) |
| 3 1/2 | 4.000 (101.6) | 0.083 (2.1) | 0.120 (3.0) | 0.226 (5.7) | 0.318 (8.1) |
| 4 | 4.500 (114.3) | 0.083 (2.1) | 0.120 (3.0) | 0.237 (6.0) | 0.337 (8.6) |
| 5 | 5.563 (141.3) | 0.109 (2.8) | 0.134 (3.4) | 0.258 (6.5) | 0.375 (9.5) |
| 6 | 6.625 (168.3) | 0.109 (2.8) | 0.134 (3.4) | 0.280 (7.1) | 0.432 (10.9) |
| 8 | 8.625 (219.1) | … | … | 0.322 (8.2) | 0.500 (12.7) |
El análisis de colada según ASTM B165-19 para UNS N04400 se detalla a continuación. Se incluyen los límites de análisis de colada (heat analysis) y las tolerancias de análisis de producto (product analysis) según ASTM B880:
| Elemento | Análisis de colada (%) | Tolerancia producto ± | Función en la aleación |
|---|---|---|---|
| Níquel + Cobalto (Ni+Co) | ≥ 63,0 | –0,45 | Elemento base, resistencia a corrosión general y a álcalis |
| Cobre (Cu) | 28,0 – 34,0 | +0,40 / –0,30 | Resistencia a ácidos reductores, agua de mar y ácido sulfúrico |
| Hierro (Fe) | ≤ 2,50 | +0,10 | Endurecimiento de solución sólida, reduce coste de aleación |
| Manganeso (Mn) | ≤ 2,00 | +0,04 | Desoxidante, fija el azufre como MnS |
| Carbono (C) | ≤ 0,30 | +0,02 | Impureza controlada; en exceso forma carburos en borde de grano |
| Silicio (Si) | ≤ 0,50 | +0,03 | Desoxidante, contribución menor a resistencia a oxidación |
| Azufre (S) | ≤ 0,024 | +0,005 | Impureza: debe ser bajo para evitar fragilización en caliente |
La aleación Monel 400 es de solución sólida monofásica con estructura cúbica centrada en las caras (FCC). A diferencia de Inconel o Incoloy, no contiene cromo, molibdeno ni aluminio como alcantes principales. La resistencia a la corrosión se debe a la combinación única Ni-Cu, donde el níquel confiere resistencia a medios reductores y el cobre a ácidos no oxidantes y agua de mar. Esta combinación hace que Monel 400 sea prácticamente inmune a la corrosión bajo tensión por cloruros, donde los aceros inoxidables austeníticos serie 300 fallan.
La elección entre N04400 y N04405 en tubería ASTM B165 depende exclusivamente de la necesidad de mecanizado posterior:
| Criterio | UNS N04400 (Monel 400) | UNS N04405 (Monel R-405) |
|---|---|---|
| Azufre | ≤ 0,024 % | 0,025–0,060 % |
| Maquinabilidad | Dificultad moderada, viruta larga | Buena, viruta fragmentada |
| Soldabilidad | Excelente, todas las técnicas convencionales | Limitada: el azufre favorece fisuración en caliente del cordón |
| Resistencia a corrosión | Completa, sin efecto de sulfuros | Ligeramente inferior en medios muy oxidantes por inclusiones de sulfuro |
| Aplicación típica | Tubería soldada, intercambiadores, ejes de bomba | Válvulas, accesorios roscados, piezas torneadas |
En la práctica, la tubería ASTM B165 se suministra casi exclusivamente en UNS N04400, ya que la tubería rara vez requiere mecanizado posterior intenso. N04405 se reserva para barras y piezas forjadas bajo ASTM B164 o ASTM B564 donde el torneado y fresado son parte del proceso de fabricación.
Los requisitos de tracción de la tubería Monel 400 varían según la condición de entrega y el diámetro exterior. ASTM B165-19 define tres condiciones distintas:
| Condición | Rango de OD | Resistencia a la tracción (mín.) | Límite elástico 0,2 % (mín.) | Alargamiento en 50 mm (mín.) |
|---|---|---|---|---|
| A – Recocido | OD ≤ 5" (127 mm) | 480 MPa (70 ksi) | 195 MPa (28 ksi) | 35 % |
| B – Recocido | OD > 5" (127 mm) | 480 MPa (70 ksi) | 170 MPa (25 ksi) | 35 % |
| C – Aliviado de tensiones | Todos los diámetros | 585 MPa (85 ksi) | 380 MPa (55 ksi) | 15 % |
La condición recocida es la de uso general: ofrece la máxima ductilidad (35 % de alargamiento) y la mejor resistencia a la corrosión porque todos los carburos están disueltos. La condición aliviada de tensiones eleva el límite elástico de 195 MPa a 380 MPa (un incremento del 95 %) a costa de reducir la ductilidad al 15 %. Se aplica cuando se requiere resistencia mecánica adicional, pero no se recomienda para servicio en ácido fluorhídrico ni en medios donde la corrosión intergranular sea un riesgo.
La diferencia entre las condiciones A y B (ambas recocidas) refleja el efecto del tamaño de sección sobre el enfriamiento: en tubos de OD superior a 5", la sección más gruesa reduce la velocidad de temple, resultando en un límite elástico menor (170 MPa frente a 195 MPa).
El tratamiento térmico define la condición de entrega del material. ASTM B165-19 no prescribe temperaturas exactas, pero la práctica industrial consolidada es la siguiente:
| Tipo de tratamiento | Temperatura | Tiempo | Enfriamiento | Objetivo |
|---|---|---|---|---|
| Recocido (Condición A/B) | 760 – 871 °C (1400 – 1600 °F) | Proporcional a espesor (típico 15–30 min) | Enfriamiento rápido en agua o aire forzado | Disolver carburos, recristalizar grano, máxima ductilidad |
| Aliviado de tensiones (Condición C) | 538 – 649 °C (1000 – 1200 °F) | 1 – 2 horas | Enfriamiento lento en horno o al aire tranquilo | Eliminar tensiones residuales de trabajado en frío sin recristalizar, conservar resistencia del trabajado |
| Alivio post-soldadura | 538 – 649 °C (1000 – 1200 °F) | 1 hora por 25 mm de espesor | Enfriamiento lento | Reducir tensiones residuales en uniones soldadas sin afectar resistencia a corrosión |
El rango de recocido (760–871 °C) garantiza la disolución completa de carburos sin crecimiento excesivo de grano. Enfriamiento rápido después del recocido es obligatorio: un enfriamiento lento entre 760 °C y 540 °C puede provocar precipitación de carburos en borde de grano que reduce la resistencia a la corrosión. El aliviado de tensiones se realiza por debajo de la temperatura de recristalización para preservar la estructura del trabajado en frío.
HT PIPE realiza tratamiento térmico en horno eléctrico con control de atmósfera para todas las tuberías ASTM B165, garantizando la condición de entrega especificada y la ausencia de oxidación superficial.
Los valores típicos a temperatura ambiente para Monel 400 en estado recocido son:
| Propiedad | Valor | Unidad |
|---|---|---|
| Densidad | 8,80 | g/cm³ |
| Intervalo de fusión | 1300 – 1350 | °C |
| Conductividad térmica (38 °C) | 21,8 | W/m·K |
| Calor específico (20 °C) | 427 | J/kg·K |
| Coeficiente de dilatación térmica (21–93 °C) | 13,9 × 10⁻⁶ | /°C |
| Módulo de elasticidad (20 °C) | 179 | GPa |
| Resistividad eléctrica (20 °C) | 0,547 | μΩ·m |
| Permeabilidad magnética (20 °C) | Ligeramente magnético (depende de composición y trabajo en frío) | — |
La conductividad térmica de 21,8 W/m·K sitúa a Monel 400 en un rango intermedio: aproximadamente el doble que Inconel 600 (14,9 W/m·K) y comparable al acero inoxidable 316 (16,3 W/m·K). Esta conductividad es relevante en aplicaciones de intercambio de calor, donde Monel 400 compite con el titanio y los aceros inoxidables en función de la agresividad del medio. El bajo módulo de elasticidad (179 GPa frente a 207 GPa del acero al carbono) debe tenerse en cuenta en el análisis de tensiones de tuberías, ya que produce mayor flexibilidad y diferentes frecuencias naturales de vibración.

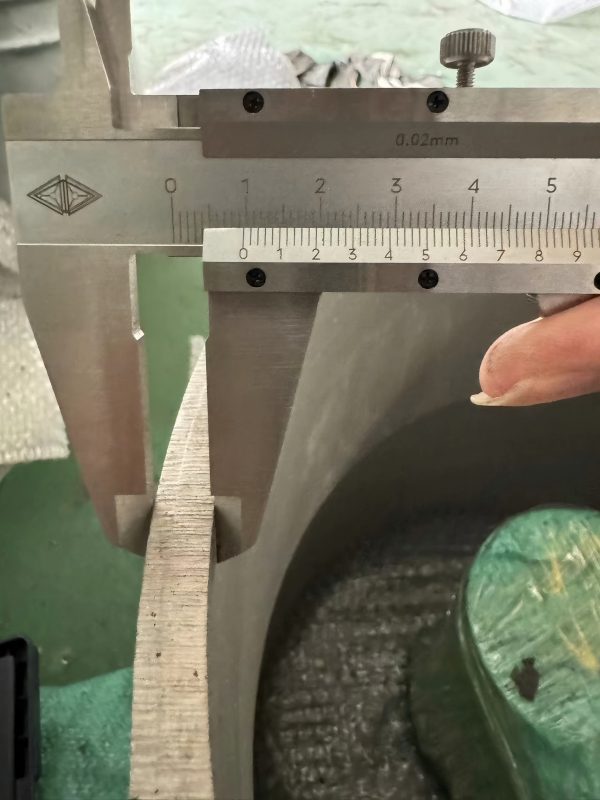

ASTM B165-19 cubre tubería sin costura en condición de trabajada en frío. Las tolerancias dimensionales varían según el rango de diámetro exterior:
| Rango de OD | Tolerancia OD | Tolerancia espesor (mínimo) | Tolerancia espesor (nominal) |
|---|---|---|---|
| > 0,400" (10 mm) a 5/8" (16 mm), excl. | ± 0,005" (0,13 mm) | +30 % / 0 | ± 15 % |
| 5/8" (16 mm) a 1-1/2" (38 mm), incl. | ± 0,0075" (0,19 mm) | +22 % / 0 | ± 10 % |
| > 1-1/2" (38 mm) a 3" (76 mm), incl. | ± 0,010" (0,25 mm) | +22 % / 0 | ± 10 % |
| > 3" (76 mm) a 4-1/2" (114 mm), incl. | ± 0,015" (0,38 mm) | +22 % / 0 | ± 10 % |
| > 4-1/2" (114 mm) a 6" (152 mm), incl. | ± 0,020" (0,51 mm) | +28 % / 0 | ± 12,5 % |
| > 6" (152 mm) a 8" (203 mm), incl. | ± 0,025" (0,64 mm) | +28 % / 0 | ± 12,5 % |
HT PIPE mantiene inventario de tubería Monel 400 en tamaños nominales de 1/2" a 6" en Schedule 5S, 10S, 40S y 80S. Para diámetros mayores, Schedule especiales o tubo en espesores de pared delgada, trabajamos sobre pedido con plazos de 4 a 8 semanas.
La resistencia a corrosión marina, a ácidos reductores y a álcalis hace de Monel 400 el material de referencia en los siguientes sectores:
Ingeniería naval y plataformas offshore. Tubería de agua de mar, sistemas de refrigeración por agua salada, líneas de lastre y sistemas contraincendios. Monel 400 resiste la corrosión por agua de mar a cualquier velocidad de flujo, superando a los aceros inoxidables y a la mayoría de aleaciones de cobre. La tubería B165 se instala en sistemas de agua de mar de plataformas FPSO, buques y submarinos.
Procesamiento químico. Tubería para ácido fluorhídrico (HF), ácido sulfúrico en condiciones reductoras, soluciones cáusticas concentradas y cloruros. Monel 400 es uno de los pocos materiales metálicos que resisten ácido fluorhídrico en todo el rango de concentración a temperatura ambiente. En plantas de alquilación con HF, la tubería ASTM B165 es material estándar.
Intercambiadores de calor en agua salada. Tubos de intercambiador en condensadores y calentadores de agua salada. La combinación de conductividad térmica (21,8 W/m·K) y resistencia a corrosión marina es óptima para este servicio. Monel 400 compite con titanio y aleaciones Cu-Ni 90/10 en este segmento.
Refinería y petroquímica. Tubería en unidades de destilación de crudo, sistemas de tope de columna y líneas de ácido nafténico. Monel 400 resiste la corrosión por ácidos nafténicos a temperaturas de hasta 230 °C, donde los aceros al carbono y los inoxidables sufren corrosión acelerada.
Generación de energía. Tubería de calentadores de agua de alimentación, precalentadores y condensadores de vapor en centrales térmicas con refrigeración por agua de mar.
Monel 400 aparece en varias normas ASTM para distintas formas de producto. La confusión entre ellas es frecuente en especificaciones de compra:
| Norma | Forma de producto | Materiales cubiertos | Aplicación típica |
|---|---|---|---|
| ASTM B165 | Tubo y tubería sin costura (seamless pipe and tube) | N04400 (Monel 400), N04405 (Monel R-405) | Tubería de proceso, líneas de agua de mar, serpentines |
| ASTM B163 | Tubo sin soldadura para condensadores e intercambiadores de calor | N04400 y otros (N02200, N02201, N06600, N08800, etc.) | Tubo de intercambiador de carcasa y tubos, condensadores |
| ASTM B127 | Placa, lámina y tira (plate, sheet, strip) | N04400 (Monel 400) | Fondos de tanques, placas tubulares, deflectores |
| ASTM B161 | Tubo y tubería sin costura de níquel puro | N02200 (Ni 200), N02201 (Ni 201) | Aplicaciones con álcalis concentrados a alta temperatura |
La composición química y las propiedades mecánicas de Monel 400 son idénticas en B165 y B163 para la misma condición de entrega. La diferencia entre ambas normas es de alcance: B165 cubre tubería de proceso hasta 8" de diámetro, mientras que B163 se limita a tubo de intercambiador con OD máximo de 3" (76,2 mm) y prescribe ensayos adicionales de aplastamiento, expansión y estanqueidad específicos para servicio en intercambiadores de calor.
El programa de ensayos para la aceptación del material según ASTM B165-19 incluye:
Análisis químico. Un análisis de colada por cada colada de fabricación, realizado según ASTM E76 (métodos clásicos para aleaciones Ni-Cu) o métodos instrumentales como espectrometría de emisión óptica (OES). El comprador puede solicitar análisis de producto sobre muestra tomada del material terminado; las tolerancias se rigen por ASTM B880.
Ensayo de tracción. Una probeta por lote (misma colada, misma condición de tratamiento térmico y mismo rango nominal de tamaño). Las probetas se preparan según ASTM E8/E8M. Se miden resistencia a la tracción (Rm), límite elástico al 0,2 % (Rp0,2) y alargamiento en 50 mm (A5).
Ensayo no destructivo. Cada tubo debe someterse a un ensayo hidrostático o a un ensayo no destructivo por corrientes de Eddy, a elección del fabricante. El ensayo hidrostático se realiza a una presión que no produce esfuerzo de diseño superior al especificado por el código aplicable.
Acabado superficial. La tubería debe estar libre de escama, incrustaciones y defectos superficiales perjudiciales. Se acepta decapado, pasivado o granallado ligero como métodos de limpieza superficial. La rugosidad superficial típica en tubería ASTM B165 es Ra ≤ 3,2 μm (125 μin).
Certificación. HT PIPE suministra toda tubería ASTM B165 con certificado EN 10204 3.1 que incluye: número de colada, análisis químico, resultados de tracción (Rm, Rp0,2, A5), tratamiento térmico aplicado y declaración de conformidad con la norma.
1. ¿Cuándo elegir condición recocida (A/B) y cuándo aliviada de tensiones (C)?
La condición recocida (A o B) es la de uso general. Ofrece la máxima ductilidad (35 % de alargamiento) y la mejor resistencia a la corrosión porque todos los carburos están disueltos en solución. Se recomienda para tubería de proceso que requiera doblado en frío, expansión o cualquier conformado posterior. La condición aliviada de tensiones (C) eleva el límite elástico de 195 MPa a 380 MPa y se elige cuando la resistencia mecánica es el criterio principal y el servicio no implica ácido fluorhídrico ni riesgos de corrosión intergranular. Las líneas de agua de mar a alta presión suelen especificarse en condición C.
2. ¿Se puede soldar la tubería Monel 400 sin tratamiento posterior?
Monel 400 se suelda sin tratamiento térmico post-soldadura en la mayoría de las aplicaciones. Los procesos recomendados son GTAW (TIG) y SMAW con metal de aporte ERNiCu-7 (Monel 60) según AWS A5.14. La soldadura por resistencia y por arco sumergido también son aplicables. No se requiere precalentamiento. Para servicio en ácido fluorhídrico o cuando la tubería ha estado en condición aliviada de tensiones, se recomienda alivio post-soldadura a 538–649 °C durante 1 hora por cada 25 mm de espesor seguido de enfriamiento lento.
3. ¿Cuál es la temperatura máxima de servicio de la tubería Monel 400?
Monel 400 mantiene propiedades mecánicas utilizables desde temperatura criogénica hasta aproximadamente 538 °C (1000 °F). La temperatura máxima de servicio continuo bajo carga según ASME B31.3 es de 480 °C (900 °F), donde la tensión admisible es de 9,7 ksi (67 MPa). Para temperaturas superiores a 425 °C (800 °F) en presencia de gases que contienen azufre, Monel 400 sufre ataque por sulfuración. En aplicaciones de alta temperatura con atmósferas oxidantes, se prefiere Inconel 600 (B163/B167) o Incoloy 800 (B407).
4. ¿Es Monel 400 resistente a la corrosión por agua de mar?
Monel 400 es uno de los materiales más resistentes a la corrosión por agua de mar entre las aleaciones de uso industrial. Resiste agua de mar a cualquier velocidad de flujo (incluyendo condiciones de agua estancada que producen picaduras en aceros inoxidables) y es prácticamente inmune a la corrosión bajo tensión por cloruros. La tasa de corrosión típica en agua de mar es inferior a 0,025 mm/año. Esta resistencia se debe al alto contenido de níquel (63 % mínimo) y cobre (28–34 %) combinados, que forman una película pasiva estable en medio marino. El titanio es el único material metálico con resistencia a corrosión marina superior a Monel 400, pero a un coste significativamente mayor.
5. ¿Qué especificar en la orden de compra de tubería ASTM B165?
Una orden de compra completa para tubería ASTM B165 debe incluir: cantidad (metros o pies), diámetro nominal (NPS) o diámetro exterior en mm, espesor de pared (Schedule o mm), designación UNS (N04400 Monel 400 o N04405 Monel R-405), condición de entrega (recocida o aliviada de tensiones), tipo de extremos (biselados, planos o roscados), requisitos de ensayo adicionales si proceden (análisis de producto, certificación EN 10204 3.2 con inspector de tercera parte) y norma de referencia con año de revisión (ASTM B165-19). HT PIPE recomienda incluir también el destino de servicio para que nuestro equipo técnico confirme la idoneidad de la condición seleccionada.
