Duplex F51 (UNS S31803): 50% de ferrita y 50% de austenita, combina resistencia a la corrosión bajo tensión (Ferrita) y tenacidad (Austenita).
HT PIPE ofrece Accesorios de encaje y roscados, Bridas, Barras etc. conforme a la norma ASTM A182. ASTM A182: Especificación estándar para bridas de tubería de aleación de acero forjado o laminado, accesorios forjados y válvulas y piezas para servicio a alta temperatura.
Composición química del acero Duplex F51
| Grado |
UNS |
C≤ |
Mn≤ |
P≤ |
S≤ |
Si≤ |
Ni |
Cr |
Mo |
N |
| F51 |
S31803 |
0.03 |
2.00 |
0.03 |
0.02 |
1.00 |
4.5–6.5 |
21.0–23.0 |
2.5–3.5 |
0.08-0.20 |
La composición elevada de cromo + molibdeno + nitrógeno mejora sinérgicamente la resistencia a la picadura del F51 (PREN = Cr% + 3,3Mo% + 16N% ≥ 33), la resistencia al agua de mar, la resistencia a los medios ácidos H₂S/CO₂ (un requisito clave en los yacimientos de petróleo y gas).
Carbono ultrabajo (C≤0,03%): inhibe la corrosión intergranular y garantiza la integridad de la soldadura.
Propiedades mecánicas del acero Duplex F51
| Propiedades mecánicas |
Tracción, min,ksi[MPa] |
Límite Elástico, min,ksi[MPa] |
Alargamiento, %(min) |
| F51/S31803 |
90 [620] |
65 [450] |
25 |
Resistencia a la tracción dos veces superior a la del acero 316L.
Tratamiento térmico del acero Duplex F51
Tratamiento en solución sólida:
Temperaturas en el rango 1020-1100°C, seguido de un enfriamiento rápido (enfriamiento con agua o enfriamiento con aire a una velocidad de ≥ 50°C/seg) hasta por debajo de 260°C. Se debe prestar especial atención para evitar permanecer en el rango de temperatura de 600-1000 ℃ para evitar la precipitación de σ-fase que conduce a la fragilización
Control del proceso de forja:
Temperatura inicial de forja ≤1150℃, temperatura final de forja 1000~1050℃, relación de forja ≥3:1 (para evitar que el sobrecalentamiento provoque una disminución del trabajo de impacto).

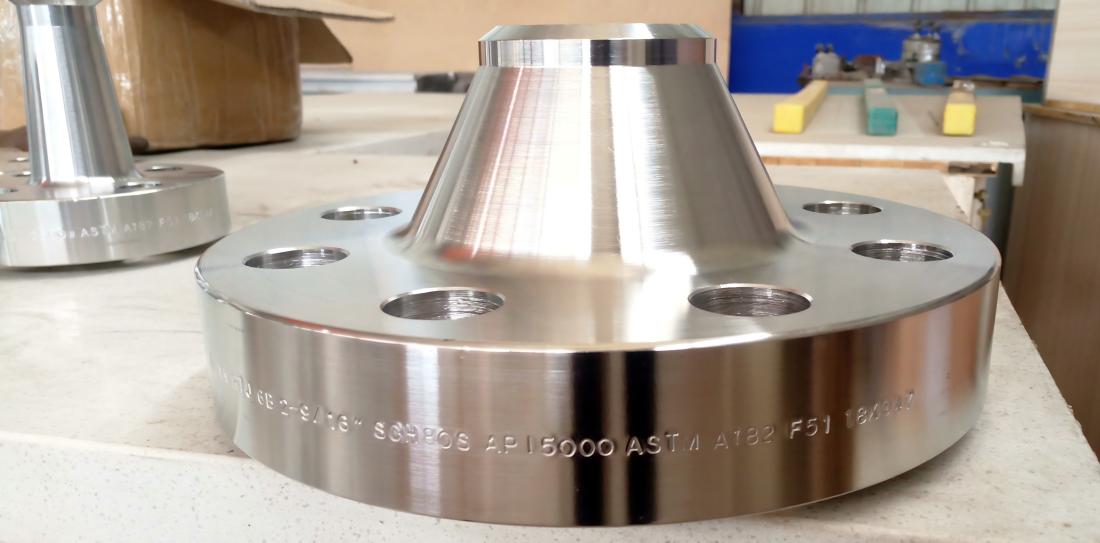

Especificación de la Brida ASTM A182 F51
Estándar: ASME B16.5, ASME B16.47, DIN, EN, BS, JIS
Tamaño: 1/2"-48", DN6-DN400
Clase: 150#, 300#, 400#, 600#, 900#, 1500#, 2500#
Tipos: Brida WN, Brida LWN, Brida SO, Brida SW, Brida Blind, Brida placa, Brida roscada, Brida Lap Joint, Brida orificio, Brida spectacle blind, anillos, piezas forjadas, disco, manguito de eje
Más información sobre Brida Duplex F51, consulte
https://www.htpipe.es/brida-de-acero-duplex-s31803-s32205.html
Especificación Accesorios de Forjados ASTM A182 F51
Tipos: soldadura por encastre y roscados, Codo, Tee, Cruz, Acoplamiento, Tapa, Inserto reductor, Niple, Unión, Weldolet, Sockolet, Threadolet, Nipolet, Sweepolet, Flangolet, etc.
Estándar: ASME B16.11, MSS SP79, MSS SP83, MSS SP95, MSS SP97, BS3799
Tamaño: 1/8"-4"
Clase: 2000LB, 3000LB, 6000LB, 9000LB
Más información sobre Accesorios de Duplex F51, consulte
https://www.htpipe.es/accesorios-forjados-de-acero-duplex-s31803-s32205.html
Dúplex F51 es adecuado para el sistema de tuberías de plataformas de petróleo y gas del Ártico, desulfuración de plantas químicas, sistemas submarinos, etc. Aunque el precio del F51 es aproximadamente 1/3 más caro que el del 316L, desde el punto de vista del mantenimiento y el tiempo de uso, ¡el F51 es más rentable!
