Las Bridas de Inconel 625 ofrecen una alta resistencia a la corrosión, a la oxidación y una gran resistencia mecánica. Fabricantes y proveedores de Bridas de Inconel.
La
aleación 625 a base de níquel se utiliza en entornos de trabajo con temperaturas que van desde temperaturas criogénicas hasta 2000 °F (1093 °C). En estado recocido, se utiliza normalmente en un rango de temperaturas de -325 °F [-198 °C] a 1200 °F [649 °C].
El
Inconel 625 contiene un 58 % de níquel y un 20 % de cromo, así como carbono, manganeso, silicio, azufre, cobre y hierro. Por lo tanto, el material ASTM B564 UNS N06625 tiene una resistencia a la tracción de hasta 930 MPa y un límite elástico mínimo de 517 MPa.
Los tamaños de las bridas van desde ½ pulgada hasta 60 pulgadas. Nuestros fabricantes producen de acuerdo con normas internacionales como ANSI, ASME B16.5, B16.47, etc. Póngase en contacto con nosotros para obtener tamaños y precios personalizados.
Fábrica de Bridas Inconel 625 SO, Bridas con cuello soldado, Bridas roscadas, Bridas ciegas y Bridas soldadas con casquillo. Fabricante y proveedor. Póngase en contacto con nosotros para obtener la lista de precios, tamaños personalizados y muestras gratuitas.
Especificaciones de las bridas Inconel 625 ASTM B564
| Estándar |
ASTM B564 / ASME SB564 |
| Tipos |
Brida roscada (PT), brida con cuello soldado (WN), brida deslizante (SO), brida para soldadura por encastre (SW), brida con junta solapada (LJ), brida ciega (BL) |
| Tamaño |
1/2" (15 NB) to 48" (1200NB) DN10~DN5000 |
| Normas |
ANSI/ASME B16.5, B16.47 Series A & B |
| Presión nominal ANSI |
75 LBS, 150 LBS, 300 LBS, 400 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS |
| Tipo de cara de brida |
Flat Face (FF), Raised Face (RF), Ring Type Joint (RTJ) |
| Presión en DIN |
16Bar 6Bar 25Bar 40Bar 10Bar / PN10 PN16 PN6 PN25 PN64 PN40 |
| Certificados de prueba |
MTC EN 10204/3.1B
Certificado de materias primas
Informe de ensayo radiográfico al 100 %
Informe de inspección de terceros, etc. |
| Técnica de producción |
Forjado, tratado térmicamente y mecanizado |
ASTM B564 N06625 Propiedades mecánicas de la Brida
| Element |
Yield Strength (0.2%Offset) |
Elongation |
Tensile Strength |
Melting Point |
Density |
| Inconel 625 |
MPa – 517, Psi – 75,000 |
42.50% |
MPa – 930, Psi – 1,35,000 |
(2460 °F) 1350 °C |
8.4 g/cm3 |
Aleación 625 UNS N06625 Composición química de la Brida
| Element |
Ni |
Fe |
Mn |
C |
Si |
S |
Cr |
Al |
Ti |
Nb+Ta |
Mo |
P |
| % |
≥58.0 |
≤5.0 |
≤0.50 |
≤0.10 |
≤0.50 |
≤0.015 |
20.0-23.0 |
≤0.4 |
≤0.4 |
3.15-4.15 |
8.0-10.0 |
≤0.015 |
Grado equivalente a Inconel 625
| STANDARD |
WERKSTOFF NR. |
BS |
UNS |
JIS |
AFNOR |
GOST |
EN |
| Inconel 625 |
2.4856 |
NA 21 |
N06625 |
NCF 625 |
NC22DNB4M |
ХН75МБТЮ |
NiCr22Mo9Nb |

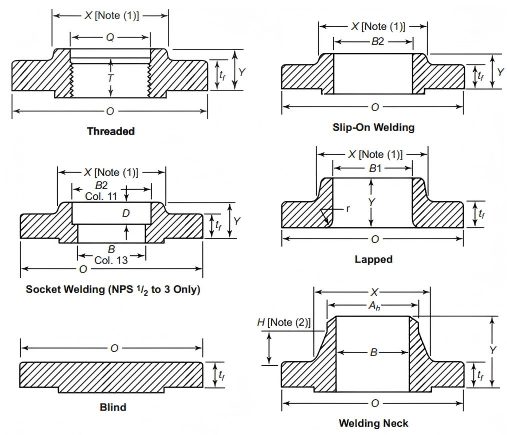

Inconel 625 Brida Clase 300 Dimensiones
| NPS |
Outside Diameter of Flange, O |
Minimum Thickness of Flange,tf (3)–(5) |
Minimum Thickness Lap Joint, tf |
Diameter of Hub, X |
Hub Diameter WN, Ah (5) |
Threaded/ SW/SO, Y |
Lapped, Y |
Welding Neck, Y |
Min Thread Length Threaded,T (6) |
Minimum SW/SO, B2 |
Minimum Lapped, B1 |
SW/SO, B (7) |
Corner Radius, r |
Minimum Counter-bore ThreadedQ |
Depth of Socket, D |
| 1∕2 |
95 |
12.7 |
14.2 |
38 |
21.3 |
21 |
22 |
51 |
16 |
22.4 |
22.9 |
15.7 |
3 |
23.6 |
10 |
| 3∕4 |
117 |
14.2 |
15.7 |
48 |
26.7 |
24 |
25 |
56 |
16 |
27.7 |
28.2 |
20.8 |
3 |
29 |
11 |
| 1 |
124 |
15.7 |
17.5 |
54 |
33.5 |
25 |
27 |
60 |
18 |
34.5 |
35.1 |
26.7 |
3 |
35.8 |
13 |
| 11∕4 |
133 |
17.5 |
19 |
64 |
42.2 |
25 |
27 |
64 |
21 |
43.2 |
43.7 |
35.1 |
5 |
44.4 |
14 |
| 11∕2 |
155 |
19 |
20.6 |
70 |
48.3 |
29 |
30 |
67 |
22 |
49.5 |
50 |
40.9 |
6 |
50.3 |
16 |
| 2 |
165 |
20.6 |
22.4 |
84 |
60.5 |
32 |
33 |
68 |
28 |
62 |
62.5 |
52.6 |
8 |
63.5 |
17 |
| 21∕2 |
190 |
23.9 |
25.4 |
100 |
73.2 |
37 |
38 |
75 |
32 |
74.7 |
75.4 |
62.7 |
8 |
76.2 |
19 |
| 3 |
210 |
26.9 |
28.4 |
117 |
88.9 |
41 |
43 |
78 |
32 |
90.7 |
91.4 |
78 |
10 |
92.2 |
21 |
| 31∕2 |
229 |
28.4 |
30.2 |
133 |
101.6 |
43 |
44 |
80 |
37 |
103.4 |
104.1 |
90.2 |
10 |
104.9 |
… |
| 4 |
254 |
30.2 |
31.8 |
146 |
114.3 |
46 |
48 |
84 |
37 |
116.1 |
116.8 |
102.4 |
11 |
117.6 |
… |
| 5 |
279 |
33.3 |
35.1 |
178 |
141.2 |
49 |
51 |
97 |
43 |
143.8 |
144.5 |
128.3 |
11 |
144.5 |
… |
| 6 |
318 |
35.1 |
36.6 |
206 |
168.4 |
51 |
52 |
97 |
46 |
170.7 |
171.4 |
154.2 |
13 |
171.4 |
… |
| 8 |
381 |
39.6 |
41.1 |
260 |
219.2 |
60 |
62 |
110 |
51 |
221.5 |
222.2 |
202.7 |
13 |
222.2 |
… |
| 10 |
444 |
46 |
47.8 |
321 |
273 |
65 |
95 |
116 |
56 |
276.4 |
277.4 |
254.5 |
13 |
276.4 |
… |
| 12 |
521 |
49.3 |
50.8 |
375 |
323.8 |
72 |
102 |
129 |
60 |
327.2 |
328.2 |
304.8 |
13 |
328.7 |
… |
| 14 |
584 |
52.3 |
53.8 |
425 |
355.6 |
75 |
111 |
141 |
64 |
359.2 |
360.2 |
(8) |
13 |
360.4 |
… |
| 16 |
648 |
55.6 |
57.2 |
483 |
406.4 |
81 |
121 |
145 |
68 |
410.5 |
411.2 |
(8) |
13 |
411.2 |
… |
| 18 |
711 |
58.7 |
60.5 |
533 |
457.2 |
87 |
130 |
157 |
70 |
461.8 |
462.3 |
(8) |
13 |
462 |
… |
| 20 |
775 |
62 |
63.5 |
587 |
508 |
94 |
140 |
161 |
73 |
513.1 |
514.4 |
(8) |
13 |
512.8 |
… |
| 22 |
838 |
65 |
66.5 |
641 |
558.8 |
100 |
145 |
164 |
… |
564.4 |
565.2 |
(8) |
13 |
… |
… |
| 24 |
914 |
68.3 |
68.8 |
702 |
609.6 |
105 |
152 |
167 |
83 |
616 |
616 |
(8) |
13 |
614.4 |
… |
NOTAS GENERALES:
Las dimensiones están expresadas en mm.
(1) Esta dimensión corresponde al extremo grande del cubo, que puede ser recto o cónico.
(2) La altura mínima del cubo, H, será 2(Y-tf)/3.
(3) Estas bridas pueden suministrarse con una cara plana. La cara plana puede tener el espesor total de la dimensión tf más 1,5 mm o el espesor de la dimensión tf sin la altura de la cara elevada.
(4) Las dimensiones de la brida ilustradas corresponden a una cara elevada de 1,5 mm suministrada de forma regular (excepto solapada);
(5) Para el bisel de soldadura.
(6) Para roscas de bridas roscadas.
(7) Las dimensiones de la columna 13 corresponden a los diámetros interiores de los tubos según lo establecido en ASME B36.10M para tubos de pared estándar. Las dimensiones de pared estándar son las mismas que las de Schedule 40 en tamaños NPS 10 y menores.
(8) A especificar por el comprador.
ASME SB564 N06625 Aplicaciones de Bridas Inconel 625
Petróleo y gas
Sistemas submarinos/marítimos
Equipos de fondo de pozo
Entornos con gases ácidos (H₂S, CO₂)
Conductos de motores de turbina de gas
Tuberías de vapor sobrecalentado, sistemas de escape de turbinas
Procesamiento químico y petroquímico
Reactores, intercambiadores de calor
Aeroespacial y marítimo
Sistemas de escape de motores, conductos, componentes de buques navales
Sistemas de desulfuración de gases de combustión (FGD)
HT PIPE es un conocido distribuidor y exportador. Somos un proveedor de material de aleación Inconel 625 con más de 15 años de experiencia en exportación. No solo suministramos tubos, placas y barras redondas, sino también accesorios para tubos, bridas, etc. Póngase en contacto con nosotros para obtener más información y precios de forma gratuita.
