Definición de Brida

hora: 2022-07-07
Compartir:
Técnica exhaustiva sobre bridas industriales: definición completa, clasificación por tipo de conexión, materiales, estándares internacionales (ASME/ANSI, EN/DIN, JIS, GB), proceso de fabricación, superficies de sellado y criterios de selección según presión, temperatura y aplicación industrial.


Tabla de Contenidos

1. ¿Qué es una Brida?

2. Funciones Principales de las Bridas en Sistemas de Tuberías

3. Ámbito de Aplicación Industrial

4. Tipos de Bridas según el Método de Conexión

4.1 Brida de Cuello Soldable (WN)

4.2 Brida de Cuello Soldable Largo (LWN)

4.3 Brida Deslizable (Slip-On — SO)

4.4 Brida de Enchufe (Socket Weld — SW)

4.5 Brida Roscada (Threaded — TH)

4.6 Brida Ciega (Blind — BL)

4.7 Brida Loca / Lap Joint (LJ)

4.8 Brida de Orificio (Orifice Flange)

4.9 Brida Espectáculo (Spectacle Blind)

5. Materiales de Fabricación más Comunes

6. Proceso de Producción de Bridas

7. Estándares Internacionales de Bridas

8. Superficies de Sellado (Caras de la Brida)

9. Revestimientos y Tratamientos Superficiales

10. Criterios de Selección: Cómo Elegir la Brida Adecuada

11. Diferencias Clave entre Tipos de Brida

12. Preguntas Frecuentes (FAQ)

1. ¿Qué es una Brida?

Una brida (flange en inglés) es un componente de conexión utilizado en sistemas de tuberías industriales que permite unir dos secciones de tubo, válvulas, bombas u otros equipos de forma segura, desmontable y hermética. La conexión se realiza mediante pernos o tornillos que aprietan las caras de ambas bridas contra una junta (gasket) intermedia, creando un sello que soporta presiones internas y evita fugas de fluidos.

lantas de procesamiento de gas, centrales eléctricas, industrias químicas, alimenticias y farmacéuticas, sistemas de agua potable y aguas residuales, astilleros y plataformas offshore.brida drawing



2. Funciones Principales de las Bridas en Sistemas de Tuberías

Las bridas cumplen múltiples funciones críticas en un sistema de tuberías:

Función Descripción Importancia
Conexión hermética Permite unir tuberías, válvulas y equipos manteniendo la estanqueidad bajo presión y temperatura Crítica — previene fugas peligrosas
Acceso para mantenimiento Facilita el desmontaje periódico para inspección, limpieza o reemplazo de componentes Alta — reduce tiempos de parada
Aislamiento de secciones Permite cerrar tramos específicos del sistema mediante bridas ciegas (blind flanges) durante reparaciones Media-Alta
Adaptación de diámetros Las bridas reductoras permiten transiciones entre tuberías de diferentes tamaños (reducing flanges) Media
Cambio de dirección En combinación con codos y tes, las bridas permiten cambios de dirección del flujo Baja-Media
Soporte estructural En ciertas aplicaciones, las bridas contribuyen a la rigidez del conjunto de tubería Baja


3. Ámbito de Aplicación Industrial

Las bridas se utilizan prácticamente en cualquier industria que requiera transportar fluidos (líquidos, gases o slurries) a través de sistemas de tuberías:

  • Industria petroquímica y refinación: Tuberías de proceso, unidades de destilación, reactores químicos
  • Generación de energía: Calderas, turbinas, sistemas de refrigeración, nucleares y térmicas
  • Oil & Gas: Plataformas offshore, gasoductos, oleoductos, plantas de procesamiento de gas natural (LNG/GNL)
  • Industria química: Plantas de cloro-álcali, fertilizantes, polímeros, farmacéutica
  • Tratamiento de agua: Plantas potabilizadoras, desalinización, ETAPs/EDARs
  • Construcción naval y offshore: Sistemas de lastre, sentina, contra incendios en buques
  • Alimentaria y farmacéutica: Sistemas de proceso higiénicos con bridas sanitarias (tri-clamp)
  • Minería y metalurgia: Transporte de pulpas, ácidos, soluciones de lixiviación
  • HVAC (calefacción, ventilación y aire acondicionado): Sistemas de distribución de vapor y agua

bridas con tuberías en la industria

4. Tipos de Bridas según el Método de Conexión

4.1 Brida de Cuello Soldable (Welding Neck Flange — WN)

Planos de bridas WNWN BRIDA


4.2 Brida de Cuello Soldable Largo (Long Welding Neck — LWN)
Planos de bridas lwn


4.3 Brida Deslizable (Slip-On Flange — SO)

Planos de brida sobrida so


4.4 Brida de Enchufe (Socket Weld Flange — SW)
brida  sw rf


4.5 Brida Roscada / roscada (Threaded Flange — TH)
Planos de Brida RoscadaBrida Roscada


4.6 Brida Ciega (Blind Flange — BL)

Planos de Brida Ciegablind bridaBrida Ciega


4.7 Brida Loca / Lap Joint (LJ)

Compuesta por una brida loca propiamente dicha (stub end) y una backing flange (brida de respaldo) deslizante.



4.8 Brida de Oricollar / Orificio (Orifice Flange)
Orifice Flange


4.9 Brida Espectáculo (Spectacle Blind / Figure-8)

spectacle blind flange


5. Materiales de Fabricación más Comunes

El material de la brida debe ser compatible con el fluido transportado, la temperatura de servicio y los requisitos de corrosión.

Material Norma típica Temperatura máx. aprox. Aplicación principal
Acero al carbono ASTM A105 / A350 LF2 425°C ~ 538°C Servicios generales, agua, aire, vapor saturado
Acero inoxidable austenítico ASTM A182 F304/L, F316/L, F321, F347 815°C Corrosión química, alimentos, farmacéutica, criogenia
Acero inoxidable dúplex ASTM A182 F51 (2205), F53 (2507) 300°C Agua de mar, cloruros, corrosión por picaduras
Aleaciones de níquel ASTM B564 (Inconel 625, Monel 400, Hastelloy C276/C22) Variable por aleación Medios altamente corrosivos: ácidos, H₂S, cloro
Aluminio y aleaciones ASTM B247 (6061-T6, 5083) 200°C ~ 400°C Criogenia, aplicaciones ligeras, industria naval
Cobre y aleaciones ASTM B151 (C70600/Cu-Ni 90/10, C71500) 200°C ~ 260°C Agua de mar, sistemas de enfriamiento
Acero de baja aleación ASTM A182 F11/F12/F22/F91 550°C ~ 620°C Servicios de alta temperatura (plantas de potencia)
Nota importante sobre acero al carbono vs inoxidable: Para servicios de agua de mar o medios con cloruros, las bridas de acero al carbono (A105) sufrirán corrosión galvánica acelerada si están acopladas directamente a componentes de acero inoxidable. Siempre use bridas aislantes o juntas dieléctricas en estas interfaces.

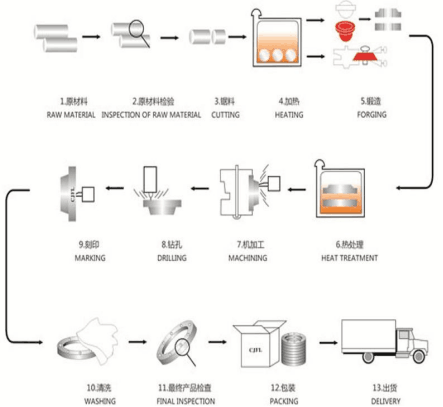

6. Proceso de Producción de Bridas

Comprender el método de fabricación ayuda a evaluar la calidad y el coste de las bridas.

6.1 Bridas Forjadas (Forged Flanges) — MÉTODO RECOMENDADO

Proceso típico: Corte de materia prima → Calentamiento (si forja en caliente) → Forja en prensa/martillo → Recocido normalizado → Mecanizado CNC (taladros, cara de sellado, cuello) → Tratamiento superficial → Inspección dimensional y NDT → Marcado.


6.2 Bridas Fundidas (Cast Flanges)

Se vierte metal fundido en un molde con la forma de la brida. Es más económico para grandes series pero con desventajas significativas
Recomendación HT PIPE: Solo aceptamos y suministramos bridas forjadas para todos nuestros proyectos, garantizando trazabilidad completa con certificados de materials EN 10204 3.1.



6.3 Bridas Cortadas (Cut from Plate)

Económicas para grandes diámetros (>DN600/NPS 24") donde la forja es inviable o prohibitivamente cara.


6.4 Bridas Enrolladas / Laminares (Rolled Flanges)

Para diámetros muy grandes (DN800+), Usualmente para servicios de baja presión (Class 150).
proceso de bridas


7. Estándares Internacionales de Bridas

7.1 ASME B16.5 / ANSI B16.5 (Estadounidense — Globalmente Dominante)

Es el estándar más utilizado mundialmente, especialmente en industrias de oil & gas, petroquímica y proyectos internacionales EPC.

Claves de ASME B16.5:

  • Tamaños: NPS ½" hasta NPS 24" (DN15~DN600)
  • Classes (ratings): 150, 300, 400, 600, 900, 1500, 2500
  • Sistema de dimensiones: Las dimensiones físicas (OD, grosor, taladros) son constantes para cada Class independientemente del material; lo que varía con el material es la presión máxima admisible a cada temperatura (definido en ASME B16.5 Tablas 2-1.1 a 2-3.19)
  • Tipos cubiertos: WN, SO, SW, TH, LJ, BL, Orifice


7.2 ASME B16.47 (Bridas Grandes)

Para tamaños superiores a NPS 26":

  • Series A (MSS SP-44): Dimensiones más robustas, comunes en oil&gas offshore
  • Series B (API 605): Dimensiones más compactas, económicas


7.3 EN 1092-1 (Europeo — DIN/BS reemplazado)

Estándar europeo que unifica y sustitige a los antiguos DIN, BS y NF.

  • Tamaños: DN10~DN4000
  • Types: 01 (placa), 02 (boss), 05 (soldadura a tope/WN), 11 (socket weld/SW), 12 (roscada/TH), 13 (locas/LJ), 05 (ciega/BL)
  • Forms: Designan la forma de la cara: B1 (plana/FF), B1 (levemente rasurada/Smooth), B2 (saliente/RF), D (tongue), E (groove), F (concave), etc.
  • PN (Pressure Nominal): PN6, PN10, PN16, PN25, PN40, PN63, PN100


7.4 JIS B2220 (Japonés)

Usado principalmente en Japón y proyectos japoneses en el extranjero (shipbuilding, plantas de procesos).

  • Pressures: 5K, 10K, 16K, 20K, 30K, 40K, 63K
  • Dimensiones diferentes a ASME y EN — ¡nunca mezclar!


7.5 Otros Estándares Relevantes

Estándar Origen Uso típico Nota
API 6A / 6BX Internacional Pozos petroleros, wellheads Alta presión, conexiones ring-type joint (RTJ) especiales
AWS D1.1 Internacional Soldadura estructural Procedimiento de soldadura de bridas a estructuras
ASME Section V Internacional Ensayos no destructivos UT, PT, MT, RT aplicables a inspección de bridas


Tabla de Equivalencia Approximada entre Estándares

ASME B16.5 Class EN 1092-1 PN JIS B2220 Presión aprox. (bar) @ amb.
150 PN16 / PN20* 10K / 16K ~20 bar
300 PN25~PN40 20K ~50 bar
600 PN63 30K~40K ~100 bar
900 PN100 40K ~150 bar
1500 PN160~PN250 63K ~250 bar
2500 PN420 ~420 bar
*Nota: La equivalencia no es exacta. Las dimensiones de taladros, OD y grosores difieren entre ASME Class y EN PN. Verificar siempre tablas oficiales antes de mezclar.


8. Superficies de Sellado (Caras de la Brida)

8.1 RF — Raised Face (Cara Saliente / Convexa)


8.2 FF — Flat Face (Cara Plana / Plana)


8.3 RTJ — Ring Type Face (Cara de Anillo / Junto de Anillo)


8.4 TG — Tongue and Groove (Lengüeta y Ranura)


8.5 Rugosidad de Acabado Superficial (Surface Finish)

El acabado de la cara de sellado se mide en micro pulgadas Ra (µin) o micrómetros Ra (µm):

Tipo de Servicio Rugosidad Ra recomendada Método de mecanizado
Servicio general (juntas espiral) 125~250 µin (3.2~6.3 µm) Torno convencional
Servicios críticos de alta presión 63~125 µin (1.6~3.2 µm) Torno de precisión
RTJ (ranura de anillo) 32~63 µin (0.8~1.6 µm) Rectificado/fresado fino
Juntas de PTFE (Teflón) Máx. 63~125 µin Pulido
Consejo práctico: Un acabado demasiado liso (<32 µin) puede reducir la fricción con la junta, causando que esta se deslice outward cuando se aprietan los pernos. No siempre "más liso = mejor".

RTJ RJ BRIDA
          plano                                convexo                       superficie de conexión del anillo


Brida de Placa             Brida de Placa                          RTJ Brida de Placa


9. Revestimientos y Tratamientos Superficiales

Aunque las bridas suelen suministrarse con acabado negro de mecanizado (oil-blackened), diversos tratamientos protegen o mejoran su rendimiento:

Tratamiento Descripción Cuándo usarlo
Galvanizado en caliente (HDG) Inmersión en zinc fundido (~450°C) Protección contra corrosión atmosférica en exteriores, agua no agresiva
Pintura epoxi / 3PE Capas de resina epoxi + polietileno Enterradas o sumergidas, protección catódica complementaria
Pintura anti-corrosiva Primers ricos en zinc (inorgánico) + acabado Plantas costeras/offshore, atmósferas salinas
Fosfatado (phosphating) Capa de fosfato de hierro/zinc Mejora adhesión de pintura posterior, protección temporal en almacén
Pasivación (inoxidables) Tratamiento ácido (HNO₃/HF) que elimina hierro libre de la superficie Obligatorio para aceros inoxidables tras mecanizado — restaura capa pasiva
Teflon/PTFE coating Recubrimiento antiadherente de politetrafluoretileno Servicios donde los productos pueden adherirse (polímeros, alimentos)
Hastelloy cladding Revestimiento de aleación de níquel soldada sobre base de carbon steel Servicios altamente corrosivos donde el acero inoxidable 316 es insuficiente


10. Criterios de Selección: Cómo Elegir la Brida Adecuada

Paso 1: Definir Condiciones de Diseño

Recopile los siguientes datos del P&ID (Piping and Instrumentation Diagram) o de la hoja de datos de línea (line list):

  • Fluido: Tipo, estado (líquido/gas/dos fases), composición química
  • Presión de diseño (MAWP): Maximum Allowable Working Pressure (bar, psi, kg/cm²)
  • Temperatura de diseño (MDMT/MAWT): Máxima y mínima esperada (°C, °F)
  • Diámetro nominal: DN (mm) o NPS (pulgadas)
  • Material del tubo: Debe ser compatible con la brida


Paso 2: Seleccionar Rating (Class/PN)

La brida debe tener una presión admisible ≥ MAWP a la temperatura de diseño.

Regla práctica: Si su presión de diseño es 20 bar a temperatura ambiente, use Class 300 para permitir fluctuaciones y futuras modificaciones.


Paso 3: Elegir Tipo de Brida según Conexión

Condición Tipo Recomendado Razón
Alta presión/temperatura, servicio crítico, cíclico WN (Welding Neck) Máxima integridad de soldadura, sin discontinuidades
Baja-media presión, coste sensible, fácil instalación SO (Slip On) Económica, rápida de montar
Diámetro pequeño (≤DN50), alta presión SW (Socket Weld) Buena relación coste-resistencia en tamaños pequeños
Área clasificada (explosivo), sin soldar permitido TH (Threaded) Conexión mecánica sin fuente de ignición
Cierre de extremo BL (Blind) Cierre total
Material costoso (dúplex/aleación Ni), desmontaje frecuente LJ (Lap Joint) Solo el stub end es de material costoso
Medidor de flujo Orifice Taladro calibrado para placa de orificio


Paso 4: Verificar Compatibilidad de Materiales

  • El material debe resistir corrosión del fluido a la temperatura de servicio (consultar curvas de isocorrosión de NACE MR0103/MR0175 para H₂S)
  • El material debe mantener propiedades mecánicas (resistencia a la tracción, límite elástico) a la temperatura máxima
  • Considerar compatibilidad galvánica con tubo y pernos adyacentes


Paso 5: Seleccionar Cara de Sellado y Junta

  • Servicio general: RF + junta espiral wound (inner/outer ring) con filler adecuado (grafito para >500°F, PTFE para químicos)
  • Alta presión/temperatura crítica: RTJ (Ring Type Joint) con anillo metálico octagonal
  • Material frágil: FF (Flat Face) con junta full-face
  • Servicios con pulsaciones de presión: Tongue & Groove para retención de junta


Paso 6: Documentación y Certificación

Para projetos críticos, exija al fabricante:

  • Certificado de materiales 3.1 (EN 10204) con trazabilidad al colada/lote (heat number)
  • Informes de ensayos no destructivos (NDT reports): Ultrasonidos (UT), líquidos penetrantes (PT) según requerimiento
  • Certificado de conformidad con estándar (ASME B16.5 / EN 1092-1)
  • PMI testing (Positive Material Identification) para verificar composición química (obligatorio en servicios con H₂S según NACE)


11. Diferencias Clave entre Tipos de Brida
¿Cuándo elegir LJ (Lap Joint) sobre WN?

Use LJ cuando:

  • El material de la brida es una aleación costosa (superduplex 2507, Inconel 625, Titanio) y quiere minimizar la cantidad necesaria
  • El sistema requiere desmontaje frecuente para inspección (la backing flange puede reutilizarse)
  • Necesita flexibilidad de alineación de taladros (la backing flange rota libremente)

No use LJ cuando:

  • El sistema tiene vibración significativa (el stub end puede fatigarse en la interfaz)
  • El espacio es limitado (el conjunto LJ es más grueso que WN equivalente)


12. Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre brida y brida? (Brida vs Brida — Tipos)

Las diferencias principales radican en el método de conexión al tubo:

  • WN (Welding Neck): Soldada a tope (butt weld), máxima resistencia, ideal para alta presión/temperatura
  • SO (Slip On): Deslizada sobre el tubo y soldada con filete, más económica pero menos resistente a fatiga
  • SW (Socket Weld): Insertada en receptáculo y soldada, para tuberías pequeñas de alta presión
  • TH (Threaded): Roscada, sin necesidad de soldadura
  • BL (Blind): Ciega, para cierre de extremos
  • LJ (Lap Joint): Compuesta de stub end + backing flange, para materiales costosos o desmontaje frecuente


¿Qué significa Class 150, Class 300, etc.?

El Class (o Class rating) en ASME B16.5 indica el nivel de presión-temperatura que una brida puede soportar. Contrario a la intuición, no representa directamente un valor de presión. Cada Class define unas dimensiones fijas (OD, grosor, número/tamaño de taladros), y la presión máxima admisible varía con la temperatura según el material, consultando las tablas ASME B16.5. A temperatura ambiente (ambient), una Class 150 soporta aprox. 20 bar (285 psi), Class 300 ≈ 50 bar, Class 600 ≈ 100 bar, etc., pero estos valores disminuyen al aumentar la temperatura.


¿Cuál es la diferencia entre RF (Raised Face) y RTJ (Ring Type Joint)?

RF (Raised Face) tiene una superficie elevada central donde se apoya una junta plana o espiral wound. Es el estándar para servicios de baja-media presión (Class 150~600). RTJ (Ring Type Joint) tiene una ranura donde se inserta una junta metálica oval/u octagonal, logrando sello metal-metal. Es obligatoria para altas presiones (Class 900+), altas temperaturas, o servicios con fluidos peligrosos donde no se toleran fugas.


¿Puedo usar una brida Class 150 con una junta RTJ?

No, no directamente. Las bridas Class 150 estándar vienen con cara RF. Para usar junta RTJ, la brida debe tener la ranura (groove) mecanizada específicamente para ello, lo cual solo está disponible en ciertos Classes (principalmente 900+) y debe solicitarse explícitamente al fabricante como "RTJ face". Además, las bridas RTJ tienen mayor grosor para acomodar la ranura.


¿Qué brida debo usar para agua de mar?

Para agua de mar, las mejores opciones son:

  1. Acero inoxidable dúplex UNS S31803/S32205 (2205) — excelente resistencia a picaduras por cloruros (PREN > 35), buena resistencia mecánica, coste moderado-alto
  2. Superdíplex UNS S32750/S32760 (2507) — para servicios más agresivos (mayor temperatura, mayor contenido de cloruros), PREN > 40
  3. Cobre-níquel 90/10 (C70600) — tradicional en aplicaciones navales y offshore, excelente resistencia a bioincrustaciones
  4. Al-Bronce (C95800 / Nickel Aluminium Bronze) — combinación de resistencia a corrosión + resistencia al desgaste + resistencia a cavitación

Evitar acero al carbono (corrosión galvánica acelerada) y austeníticos 304/316 (susceptibles a corrosión por picaduras en agua de mar, especialmente sobre 60°C).


¿Cómo se calcula el torque de apriete de los pernos de brida?

El torque de apriete depende de: diámetro y grado del perno, material de la brida, clase de brida, tipo de junta, y lubricante usado. La fórmula básica es:

T = K × D × F

Donde:

  • T = Torque (N·m o ft-lb)
  • K = Coeficiente de fricción (0.15~0.20 para pernos lubricados, 0.30~0.35 para secos)
  • D = Diámetro nominal del perno (mm o in)
  • F = Fuerza de pretensión requerida en el perno (N o lbs)

En la práctica, consulte las tablas ASME PCC-1 (Guidelines for Pressure Boundary Bolted Flange Joint Assembly) que dan valores de torque específicos por tamaño/grado de perno, class de brida y lubricante. Nunca apriete "a feeling": use always una llave dinamométrica calibrada y siga el patrón de apriete en cruz (star pattern) en 3 pasos: 30%, 60%, 100% del torque final.


¿Qué es una brida espectáculo (spectacle blind) y cuándo se usa?

Un spectacle blind (o figure-8 blind) es un dispositivo compuesto de dos secciones unidas por una barra: una sección es un círculo sólido (spacer/open) que permite el flujo, y la otra es un disco ciego (blind) que lo bloquea. Gira 180° sobre unos pernos de retención para alternar entre abierto y cerrado. Su propósito es proporcionar aislamiento visual y físico positivo de equipos durante mantenimiento, cumpliendo normativas de seguridad (OSHA, ISO). Es obligatorio en muchas plantas de proceso para el aislamiento de bombas, compresores y equipos rotativos antes de intervenirlos.


¿Cuáles son las normas de soldadura aplicables a las bridas?

Las normas principales son:

  • AWS D1.1: Structural Welding Code — para bridas soldadas a estructuras de acero
  • ASME Section IX: Qualification of Welding, Brazing and Fusing Procedures — para procedimientos de soldadura en equipos a presión (calderas, recipientes)
  • AWS D10.11: Recommended Methods for Root Pass Welding of Pipe — específico para raíz de tuberías
  • ASME B31.3 / B31.1: Process Piping / Power Piping — define requisitos de diseño, materiales, soldadura, inspección y pruebas de sistemas de tuberías incluyendo uniones bridadas
  • El procedimiento de soldadura (WPS) y el calificación del soldador (WPQ) deben estar calificados según ASME Section IX antes de soldar bridas en servicio de presión


¿Por qué mi brida de acero inoxidable está oxidándose?

La oxidación (o más precisamente, contaminación por hierro incrustado / "rust spotting") en aceros inoxidables suele deberse a:

Contacto con herramientas de acero al carbono (cepillos de alambre de acero, amoladoras, herramientas de corte) que depositan partículas de hierro sobre la superficie inoxidable
Salpicaduras de soldadura de acero al carbono cerca de la zona inoxidable
Uso de discos abrasivos que fueron usados previamente en acero al carbono
Ambiente marino o con cloruros que superan la capacidad pasivación del 304/316

Solución: Pasivación con ácido nítrico o citrico (ASTM A967) para disolver el hierro incrustado y restaurar la capa pasiva de óxido de cromo.
Prevención: usar herramientas dedicadas exclusivamente para inoxidable (marcadas o de identificación visual).


¿Qué documentación debería solicitar al comprar bridas?

Dependiendo de la criticidad del servicio, solicite:

  • Nivel básico (servicios no críticos): Certificado de conformidad (Certificate of Compliance, CoC) indicando norma, material, heat number, dimensiones e inspección dimensional
  • Nivel estándar (industria general): Certificado de materiales EN 10204 3.1 con trazabilidad a colada (heat/lote), resultados de ensayos mecánicos (tracción, dureza, impacto Charpy si aplica) y química
  • Nivel crítico (alta P/T, H₂S, nuclear, offshore): EN 10204 3.2 (con firma de inspector independiente/tercera parte), informes NDT completos (UT+PT o MT), PMI report, tratamiento térmico records, dimensional inspection report con CMM, y procedimientos de soldadura calificados (WPS/WPQ) si aplica


Resumen Ejecutivo para Ingenieros de Compras

Parámetro de Decisión Recomendación
Para la mayoría de servicios industriales (agua, aire, vapor, hidrocarburos no corrosivos, P<40 bar, T<200°C) SO o WN en A105 (acero al carbono), Class 300, cara RF, junta espiral wound con filler de grafito
Para alta presión/temperatura (refinerías, plantas de proceso) WN en A182 F11/F22/F91 (baja aleación) o F316L (inox), Class 600+, cara RF o RTJ según presión
Para medios corrosivos (ácidos, productos químicos, H₂S) WN en aleaciones adecuadas: F316L (moderado), dúplex 2205 (cloruros), Hastelloy C276/C22/Monel 400 (altamente agresivos)
Para agua de mar / ambientes salinos Dúplex 2205 o Superdíplex 2507 (WN o LJ para ahorrar material)
Para bajas temperaturas (criogenia, LNG, -196°C) A182 F304LN / F316LN (inoxidable bajo en nitrógeno) o A350 LF2/LF3 (carbon steel impact-tested)
Para sistemas de tuberías que requieren desmontaje frecuente LJ (Lap Joint) con stub end del material de proceso + backing flange en A105
Para cierre definitivo de extremo BL (Blind Flange) del mismo material, class y cara que la brida emparejada


Acerca de HT PIPE — Su Fabricante de Confianza para Bridas Industriales

Zhengzhou Huitong Pipeline Equipment Co., Ltd. (HT PIPE) es fabricante y exportador especializado en productos de tuberías industriales con más de 15 años de experiencia sirviendo mercados en América Latina (México, Colombia, Chile, Perú, Brasil, Argentina), España, Medio Oriente y Sudeste Asiático.


Nuestros Productos de Bridas Incluyen:

Categoría Detalles
Bridas forjadas ASME B16.5 WN, SO, SW, TH, BL, LJ, Orifice — A105, A182 F304/L/F316L/F321/F347/F51/F53/F55, B564 (Monel 400, Incoloy 800/H, Inconel 600/625, Hastelloy C276/C22/B2/B3)
Bridas grandes ASME B16.47 Series A y B, hasta NPS 60"+
Bridas EN 1092-1 Types 01/02/05/11/12/13, Forms B1/B2/D/E/F, todos los PN
Bridas JIS B2220 y GB/T 5K~63K, Series I y II
Bridas especiales API 6A (wellhead), long welding neck, orifice pairs, spectacle blinds

Garantías de Calidad:

  • 100% forjado — rechazamos bridas fundidas para garantizar densidad y consistencia
  • Trazabilidad completa — cada pieza trazable a colada (heat number) con certificado EN 10204 3.1
  • Inspección NDT — UT/PT/MT disponible según requerimiento del cliente
  • PMI testing — verificación de composición química por espectrometría de fluorescencia de rayos X
  • Empaque export-ready — protecciones, marcado (stencil) conforme a MSS SP-25, documentación completa

Solicite Cotización:

Para consultar stock, cotizaciones técnicas o asistencia en selección de bridas para su proyecto, contacte a nuestro equipo técnico:


Artículos Relacionados en Nuestra Base de Conocimiento


Notas Técnicas Adicionales (Referencia Rápida)

Conversión de Unidades Comunes en Bridas

Unidad Valor Equivalente Contexto de uso
1 bar 14.5038 psi Presión de diseño
1 MPa 10 bar Presión en SI
1 inch (pulgada) 25.4 mm Diámetros NPS
1 lb-ft (torque) 1.3558 N·m Torque de pernos
°F a °C (°F - 32) × 5/9 Temperatura
1 µin (microinch) 0.0254 µm Rugosidad superficial


Glosario de Términos Clave

Término Significado
Brida Pieza de conexión para tuberías (flange)
Junta / Gasket Elemento elástico entre dos bridas que asegura el sello
Pernos / Stud bolts Elementos de fijación que aprietan las bridas conjuntamente
Soldadura a tope (Butt weld) Soldadura de penetración completa entre extremos de tubo y cuello de brida
Soldadura de filete (Fillet weld) Soldadura en forma de triángulo, usada en bridas SO y SW
Heat number / Colada Número de identificación del lote de fusión del material
NDT Non-Destructive Testing (ensayos no destructivos: UT, PT, MT, RT)
PMI Positive Material Identification (identificación de materiales)
MAWP Maximum Allowable Working Pressure (presión máxima de trabajo admisible)
P&ID Piping and Instrumentation Diagram (diagrama de tuberías e instrumentación)


Este artículo fue redactado y revisado por el departamento técnico de HT PIPE (Zhengzhou Huitong Pipeline Equipment Co., Ltd.). La información aquí contenida tiene fines educativos e informativos. Para especificaciones técnicas definitivas de su proyecto, consulte siempre con un ingeniero calificado y verifique los estándares aplicables en su jurisdicción.

Última actualización: Abril 2026

CIMA
