Cuando un ingeniero de procesos enfrenta un ambiente con acido fluorhidrico, agua de mar a alta velocidad o cloruros que destrozan los aceros inoxidables convencionales, el nombre que aparece sistemicamente en los libros de especificacion es el mismo desde hace mas de un siglo: Monel 400.
No es nostalgia industrial. Es que pocas aleaciones combinan en un mismo material la resistencia mecanica, la tolerancia a temperaturas extremas y la capacidad de aguantar entornos donde el acero duplex ya ha cedido. Esta guia cubre la composicion exacta, el comportamiento bajo distintas condiciones de servicio y los campos de aplicacion donde Monel 400 -- tambien referenciado como UNS N04400 o Werkstoff 2.4360 -- aporta ventajas reales frente a materiales alternativos.
El termino Monel designa una familia de aleaciones de base niquel-cobre desarrollada a principios del siglo XX. La designacion comercial original fue registrada por la International Nickel Company (INCO) a partir del mineral nativo extraido en las minas de Sudbury (Canada), cuya composicion natural era ya predominantemente Ni-Cu.
Dentro de la familia, el Monel 400 es la variante estandar no endurecible por precipitacion; el Monel K500 incorpora aluminio y titanio para obtener mayor dureza mediante tratamiento de envejecimiento.
HT Tuberias suministra tanto Monel 400 como Monel K500 en todas las formas semielaboradas: tuberias, barras, placas, accesorios y bridas.
La resistencia del Monel 400 no viene de aditivos exoticos sino de la proporcion equilibrada de sus dos elementos principales.
| Elemento | Contenido (% en peso) |
|---|---|
| Niquel (Ni) | 63 % minimo |
| Cobre (Cu) | 28,0 - 34,0 % |
| Hierro (Fe) | 2,5 % maximo |
| Manganeso (Mn) | 2,0 % maximo |
| Carbono (C) | 0,30 % maximo |
| Silicio (Si) | 0,50 % maximo |
| Azufre (S) | 0,024 % maximo |
Por que importa cada elemento:
| Propiedad | Valor | Norma de referencia |
|---|---|---|
| Resistencia a la traccion (minima) | 550 MPa (80 ksi) | ASTM B165 |
| Limite elastico 0,2 % (minimo) | 240 MPa (35 ksi) | ASTM B165 |
| Elongacion (minima, en 50 mm) | 40 % | ASTM B165 |
| Dureza Brinell (tipica, recocido) | 110 - 149 HB | -- |
El Monel 400 en estado recocido es notable por su alta ductilidad (40 % de elongacion), lo que facilita el formado en frio de tuberias de pequeno diametro.
| Propiedad | Valor |
|---|---|
| Densidad | 8,80 g/cm3 |
| Punto de fusion | 1 300 - 1 350 C |
| Conductividad termica (a 21 C) | 21,8 W/m.K |
| Modulo de elasticidad | 179 GPa |
| Coeficiente de expansion termica | 13,9 x 10(-6) /C (20-100 C) |
La aleacion puede utilizarse desde temperaturas criogenicas hasta aproximadamente 538 C (1 000 F) en servicio continuo. Por encima de esta temperatura, la resistencia mecanica decae de forma mas pronunciada.
Esta es la razon por la que se especifica Monel 400 en lugar de AISI 316L o AISI 904L en ciertos escenarios.
Ambientes donde Monel 400 ofrece resistencia excepcional:
Limitaciones:
| Parametro | Monel 400 | Inconel 625 | Hastelloy C-276 | AISI 316L |
|---|---|---|---|---|
| Sistema base | Ni-Cu | Ni-Cr-Mo-Nb | Ni-Mo-Cr | Fe-Cr-Ni |
| Resistencia en HF | Excelente | Buena | Buena | Inaceptable |
| Resistencia en agua de mar | Excelente | Muy buena | Muy buena | Limitada |
| Rango de temperatura | Hasta 538 C | Hasta 982 C | Hasta 816 C | Hasta 400 C |
| Resistencia a la traccion (min.) | 550 MPa | 827 MPa | 690 MPa | 515 MPa |
| Costo relativo | Medio | Alto | Muy alto | Bajo |
| Sistema de normas | Designacion |
|---|---|
| UNS (EE. UU.) | N04400 |
| WERKSTOFF (Europa) | 2.4360 |
| JIS (Japon) | NW 4400 |
| BS (Reino Unido) | NA 13 |
| EN (Europa) | NiCu30Fe |
| Forma del producto | ASTM | ASME |
|---|---|---|
| Tuberias sin soldadura | B165 | SB-165 |
| Planchas, chapas y bobinas | B127 | SB-127 |
| Barras y palanquillas | B164 | SB-164 |
| Tubos (condensadores) | B163 | SB-163 |
Las unidades de alquilacion con acido fluorhidrico (proceso HF-Alky) especifican Monel 400 como material de construccion preferido para:
El Monel 400 se suelda sin dificultad por los procesos habituales: TIG (GTAW), MIG (GMAW) y soldadura manual con electrodo revestido (SMAW). El material de aporte recomendado es Monel Filler Metal 60 o el equivalente ERNiCu-7 para TIG/MIG.
Puntos criticos del procedimiento:
La aleacion tiene tendencia al endurecimiento por deformacion, lo que exige herramientas de carburo de tungsteno o HSS con buena dureza en caliente, velocidades de corte moderadas y profundidades de pasada generosas.
El recocido de solucion se realiza entre 870 y 980 C con enfriamiento rapido en agua o aire forzado. Este tratamiento elimina tensiones residuales de trabajo en frio y restaura la ductilidad maxima.
| Producto | Normas habituales |
|---|---|

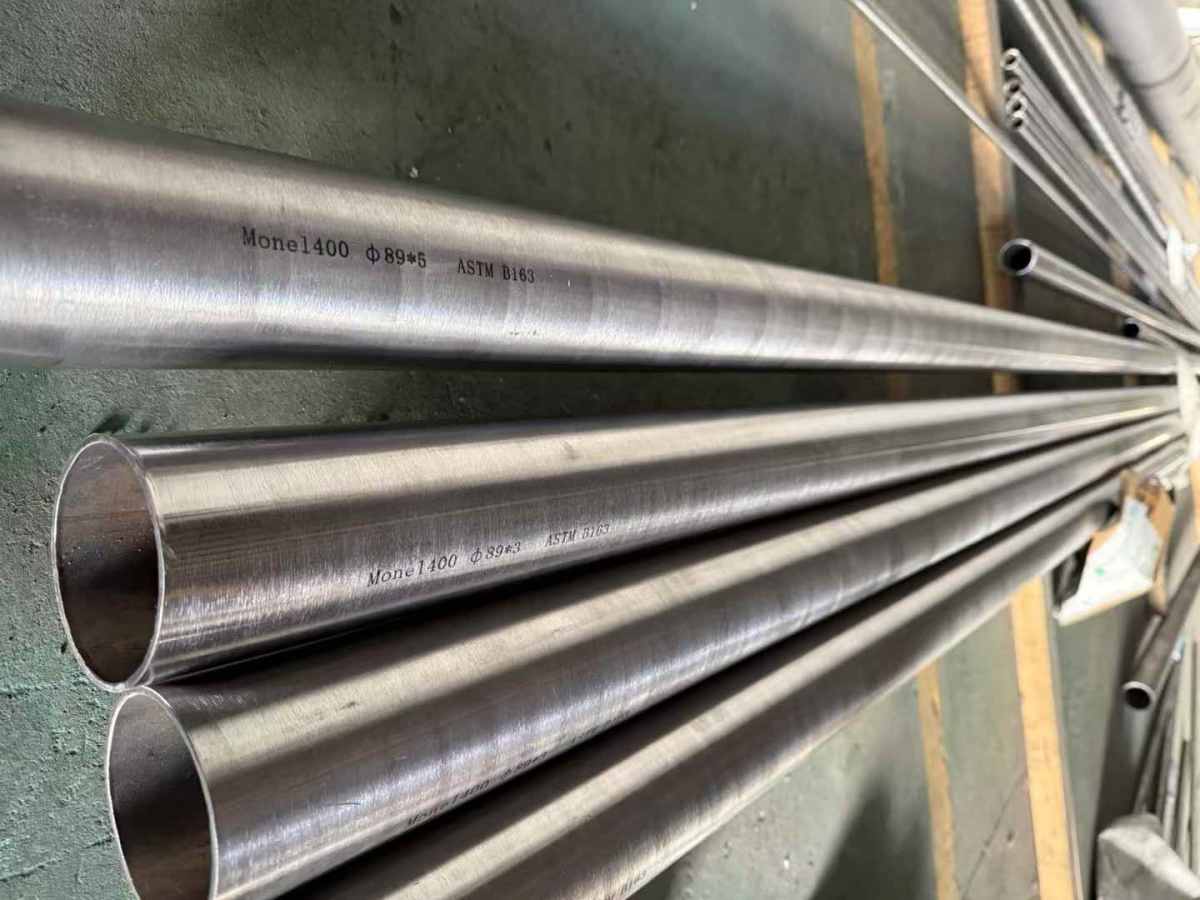

| Tuberias y tubos Monel 400 | ASTM B165, ASME SB-165 |
| Placas, chapas y bobinas Monel 400 | ASTM B127, ASME SB-127 |
| Barras y redondos Monel 400 | ASTM B164, ASME SB-164 |
| Accesorios de tuberia Monel 400 | ASME B16.9, MSS SP-43 |

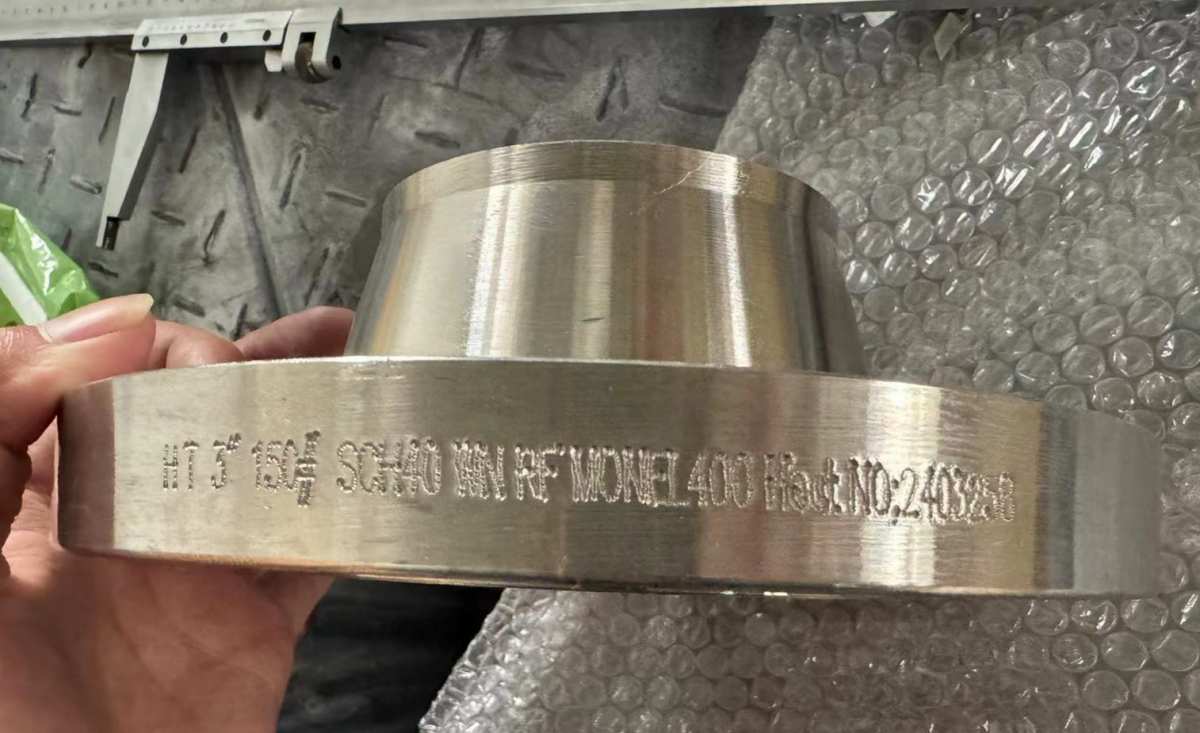

| Bridas Monel 400 | ASME B16.5, AWWA C228 |
Para consultas de proyecto, puede contactar al equipo tecnico de HT Tuberias en export@htpipe.com.
Ver tambien: Monel 400 / K500 -- pagina de material completa en htpipe.es
Por que Monel 400 y no AISI 316L en agua de mar?
El 316L protege mediante una capa pasiva de cromo-molibdeno que los cloruros atacan en condiciones estaticas o de baja velocidad. El Monel 400, al no depender de esta capa, mantiene su resistencia incluso en agua de mar estancada o salmuera concentrada.
Se puede usar Monel 400 con acido fluorhidrico aireado?
No directamente. La presencia de oxigeno disuelto o humedad convierte el HF en un ambiente oxidante que degrada la aleacion. El diseno del sistema debe garantizar condiciones desaireadas.
Monel 400 es magnetico?
A temperatura ambiente, la aleacion es ligeramente ferromagnetica. Con el trabajo en frio, el material tiende a perder esa ferromagnetocidad.
Cual es la diferencia practica entre Monel 400 y Monel K500?
Misma base Ni-Cu, pero el K500 anade Al y Ti para permitir el endurecimiento por envejecimiento. El resultado es un limite elastico aproximadamente tres veces superior (790 MPa frente a 240 MPa) y una resistencia a la traccion casi el doble (1 100 MPa frente a 550 MPa).
Que certificados de material acompanen el suministro de HT Tuberias?
HT Tuberias proporciona certificados de material tipo EN 10204 3.1, que incluyen composicion quimica por colada, ensayos de traccion, dureza y ensayo de impacto Charpy cuando se solicita.
El Monel 400 no es un material de nicho en vias de quedar obsoleto: sigue activo en especificaciones de refinerias, plantas offshore y equipos de procesamiento quimico precisamente porque resuelve problemas que los aceros convencionales no pueden resolver a un coste razonable.
Si su proyecto contempla tuberias, bridas, barras o accesorios en Monel 400 con certificacion ASTM/ASME, HT Tuberias puede aportar oferta tecnica con documentacion completa para licitaciones internacionales.
